Solpanel monteringsskinner Producent og leverandør

Xiamen Topfencesolar mærkeSolpanel monteringsskinnerbrugt til tag solcelleanlæg er højt niveau aluminium materiale optimeret til solpaneler montering.

Tagtype solcelleskinner:

Aluminium 6005-T5/T6 er karakteristika for høj styrke, fremragende korrosionsbestandighed og ekstremt let vægt, det mest egnede materiale til tagreoler

TF-RL serie B46 skinne | Længde 4000mm, 4200mm, 4500mm, 4800mm osv.

Normal størrelse: 27,3 * 48,3* 4500 mm

Overfladebehandling: ≥10μm

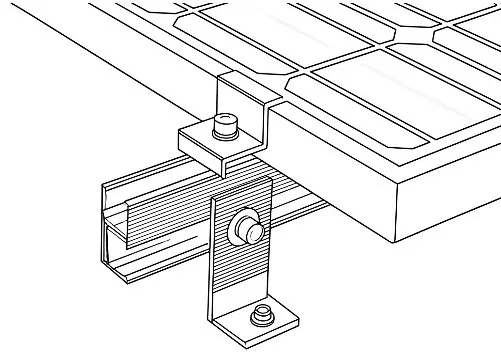

Skinnerne monteringssæt

Strukturdesigndetaljer: Tag TF-RL-B46, som er en af de mest populære modeller for eksempel.

Struktur dimensioner:

Strukturens sektionsgeometriparametre
(1) Jernbane:	B46		Materiale:		AL6005-T6
σs= 250	N/mm2		E= 70.000		N/mm2
Sektionsgeometriparametre
A(mm2)		197.0		IP(mm4)		64335.0
Ix(mm4)		43678.0		Iy (mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

Vægt /meter = Massefylde ρ(kg/m³) × Snitareal A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

= 5,23 N/m

Kemisk sammensætningsanalyse af B46 aluminiumsskinne:

(Testmetode: GB/T3190-2008,OES)

Kemiske elementer af AL6005-T6
Element	Forordningen af 6005	Antai Aluminium Products (AT6006 -T6)	Konklusion
Si	0,6-0,9	0.62	Passere
Fe	≤0,35	0.13	Passere
Cu	≤0,10	<0,001	Passere
Mn	≤0,10	0.003	Passere
Mg	0,40-0,60	0.56	Passere
Cr	≤0,35	0.001	Passere
Zn	≤0,10	0.01	Passere
Ti	≤0,10	0.014	Passere
Al	margen	margen	Passere

Træktest:

Testmetode: JIS Z 2241-2011

Mekaniske egenskaber af AL6005-T6

Test emne	Prøvetype	Trækstyrke (Rm)(Mpa）	Bevisstyrke (R0 ,2) (Mpa)	Forlængelse efter brud (A50mm)(%)
Resultat	nr. 13B	295	263	10

Tilbehør til skinnestrukturmonteringssættet:


To Tråde Bolte	Tagkroge	L-fødder sæt	Midtklemme 1

End-Clamp 1	Midtklemme 2	Endeklemme 2	Ledende ark

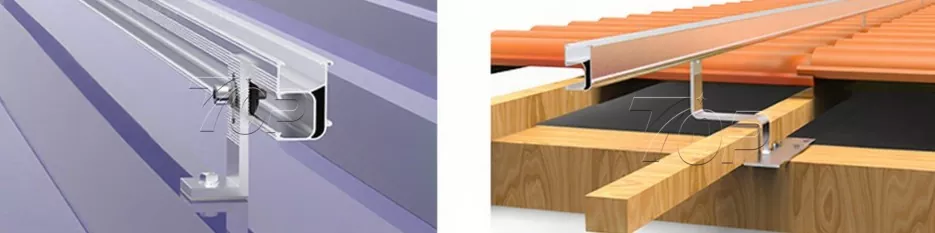

Flere skinneapplikationer

View as

Aluminium solpanel monteringsskinnebeslag

Monteringsskinnebeslag i aluminium fremstillet af Xiamen Topfencesolar fra Kina ved hjælp af tagkroge monteret på bjælken for at understøtte B45-skinner. Skinneforbindelser, der forbinder stykker af skinner i en lang skinne rækker for rækker for at arrangere solpanelerne i liggende eller lodret orientering. Dens høje pålidelighed er hilst velkommen af Europa, Asien og amerikanske markeder.
Mærkenavn:Topfencesolar
Produktmateriale:Aluminium
Produkt funktion:Skinner til montering af solpaneler
Levetid:≥25 år

Se mere >> Send forespørgsel >>

Solar Rack Tag Monteringsskinne

Som en betroet leverandør til solcellemonteringsstrukturer er Xiamen Topfencesolar Co., Ltd dedikeret til at designe og fremstille højtydende solar rack tagmonteringsskinne for at imødekomme forskellige markedskrav, fra bolighustage til kommercielle PV-anlæg. Vi designer produkter, der leverer både teknisk ydeevne og omkostningseffektivitet.

Mærkenavn:Topfencesolar

Produktmateriale:AL6005-T5/ AL6063-T6

Produkt funktion:Tagmontering

Levetid:Mere end 20 år

Se mere >> Send forespørgsel >>

Solpanelskinner

Solar Panel Rails giver den stabile støtte til solar tag monteringssystem, og kan tilpasse forskellige lejligheder. Xiamen Topfencesolar er en professionel producent, som vi tilbyder skræddersyet service til solpanelskinner for at hjælpe kunder med deres solcelleprojekter. Prøverne er tilgængelige for forskellig størrelse og mængde.
Mærkenavn:Topfencesolar
Produktmateriale:Aluminium Al6005-T5 / T6
Produkt funktion:Solcellemontering i metaltag
Levetid:20 år

Se mere >> Send forespørgsel >>

Mini skinne til metaltag solpanel montering

Som en professionel producent og leverandør i Kina kan Mini Rail til metaltagsolpanelmontering holdbar og letvægtsegenskab produceret af Xiamen Topfencesolar reducere 20-30% lavere omkostninger for din solpanelmontering. Aluminiumsoverfladeanodiseringen behandler ≥ 10μm, kræver stor indsats af UV-bevis og korrosionsbestandighed ved at servicere over 25 år. Denne skinneløse løsning er velkommen og bruges i boliger, kommercielle og industrielle områder solsystem.
Mærkenavn:Topfencesolar
Produktmateriale:Al6005-T5
Produkt funktion:Til læsning af solpaneler på tag eller jord
Levetid:≥25 år

Se mere >> Send forespørgsel >>

Montering af tagstativ til solpanel

Topfencesolar leads producerer solpanel tagbøjler montering, fabrik baseret i Kina. Skinnen er nøgleinstallationsbeslagene i et solcelleanlæg. Med skinnemontering kunne den sikkert fastgøre solpaneler på forskellige tage. Såsom beton-, metal- og tegltage. Letvægtsskinnerne er lavet af aluminiumslegering, der yder fremragende korrosionsbestandighed, hvad mere er, det er nemt at installere.

Se mere >> Send forespørgsel >>

Monteringsskinner til solpaneler i aluminium

Aluminiums-solpanelmonteringsskinner er en af de vigtige dele for en hel solcellemonteringsstruktur. De er lavet af aluminium 6005-T5 materialer med anodiserende overfladebehandling, holdbare i mere end 25 år.
Mærkenavn:Topfencesolar
Produktmateriale:Aluminium 6005-T5, 6063-T6
Produkt funktion:Solar monteringsstøtte
Levetid:≥ 20 år

Se mere >> Send forespørgsel >>

Som en pålidelig Solpanel monteringsskinner producent og leverandør i Kina har vi vores fabrik. For at få prislisten over tilpassede produkter, kontakt os venligst.
