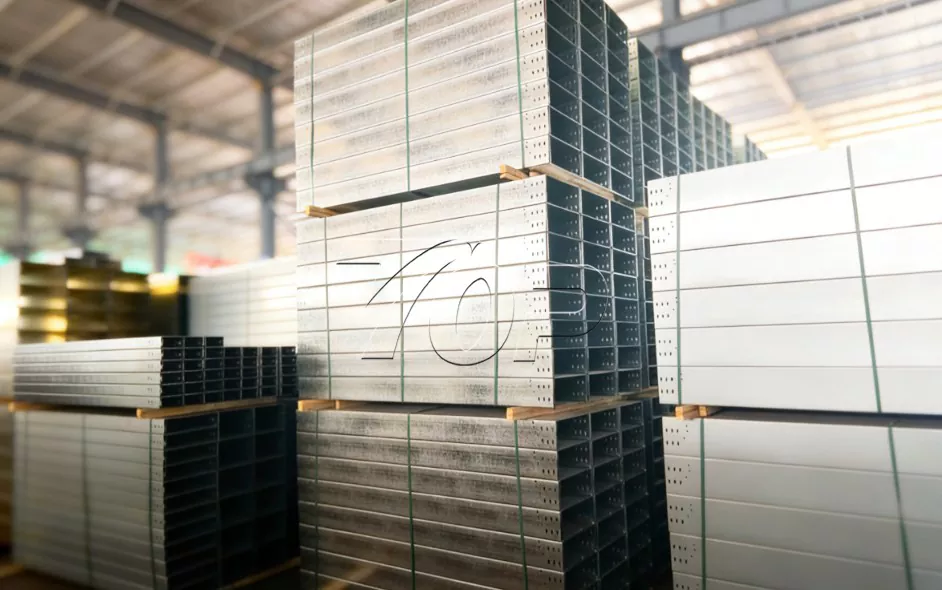

Kabelbakke i aluminium

For at finde en professionel producent af Aluminium Kabelbakke, eller ønsker at starte et nyt solcelleprojekt med omfattende løsninger, kan du kontakte Topfencesolar og lade os blive din langsigtede partner!

Kabelstyring er ofte det afgørende for systemets levetid. Solcellekabler fører højspændings jævnstrøm og er udsat for ekstremt vejr i årtier.

At efterlade kabler på tagfladen er en sikkerhedsrisiko. Topfencesolar-mærket Solar Aluminium Kabelbakke tilbyder en dedikeret motorvej til solcellekabelledninger.

Fysisk beskyttelse:Bakken forhindrer skader fra skarpe tagkanter, holder solsystemet kørende sikkert.

Varmeafledning:Kabelbakker med huldesign med god ventilation til kabler. Dette specielle design kan effektivt reducere modstand og varmeakkumulering.

Designet til solcellekabelspecifikationer

Solar PV kabler er unikke med dobbelt isolerede og tykkere. De kræver et støttesystem, der respekterer deres bøjningsradius og vægt.

Henviser til materialerne i kabelbakker, det galvaniserede stål, der fungerer som en tung køleplade, Aluminium er det mest ideelle materiale til solenergi.

Korrosionsbestandig: Skaber naturligt et beskyttende oxidlag, perfekt til udendørs eksponering.

Letvægt: Reducerer den statiske belastning på din tagkonstruktion.

Ikke-magnetisk: Minimerer strømtab på grund af magnetisk induktion i højstrømsapplikationer.

Tilgængelige typer kabelbakke

Vi tilbyder tre forskellige konfigurationer, der matcher dit specifikke installationsmiljø:

1. Stigetype kabelbakke

God til lange løb og tunge fødekabler.

Funktion: Åbne trin giver maksimal luftstrøm til afkøling af kabler med høj amp.

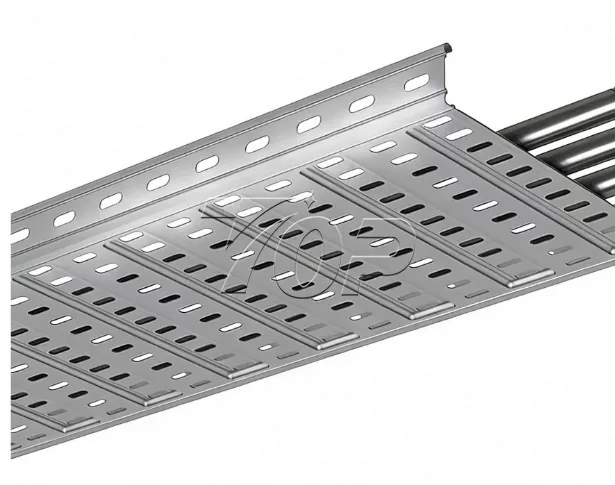

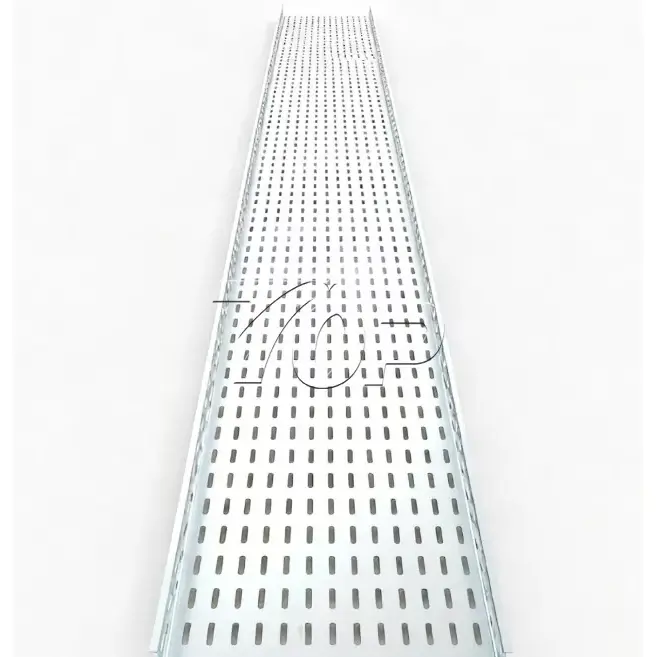

2. Perforeret kabelbakke

Anvendelse: Kommercielle tage, der kræver bundbeskyttelse.

Fordel: Dens ventilerede bundslidser tillader vanddræning, mens de beskytter kabler mod ujævne tagflader.

3. Trådnet kabelbakke

Specielt designet til kompleks ruteføring med flere sving og fald.

Funktion: Meget fleksibel; kan skæres og bøjes på stedet for nemt at navigere forhindringer.

Hvordan fungerer kabelbakker?

I stedet for at drapere kabler hen over tagfladen strækker bakken sig over afstanden mellem monteringspunkterne.

Det overfører vægten af ​​kablerne til reolkonstruktionen eller tagfastgørelserne, og holder ledningerne hævet. Dette forhindrer kablerne i at sidde i vandpytter under regnvejr og holder dem organiseret, så vedligeholdelsesteams nemt kan spore et kredsløb senere.

Hvordan installeres kabelbakker?

Installationen er enkel, nem og hurtig med Topfencesolars præcise design. Her er den generelle arbejdsgang for et tag-aluminiumssystem:

Trin 1:Kortlæg ruten. Begynd ikke bare at bore. Planlæg stien fra arrayet til inverteren. Undgå at skygge panelerne med selve bakken!

Trin 2:Installer beslag. Du skal løfte bakken fra taget. Fastgør dine monteringsfødder eller tilslut bakken direkte til solcelleskinnerne.

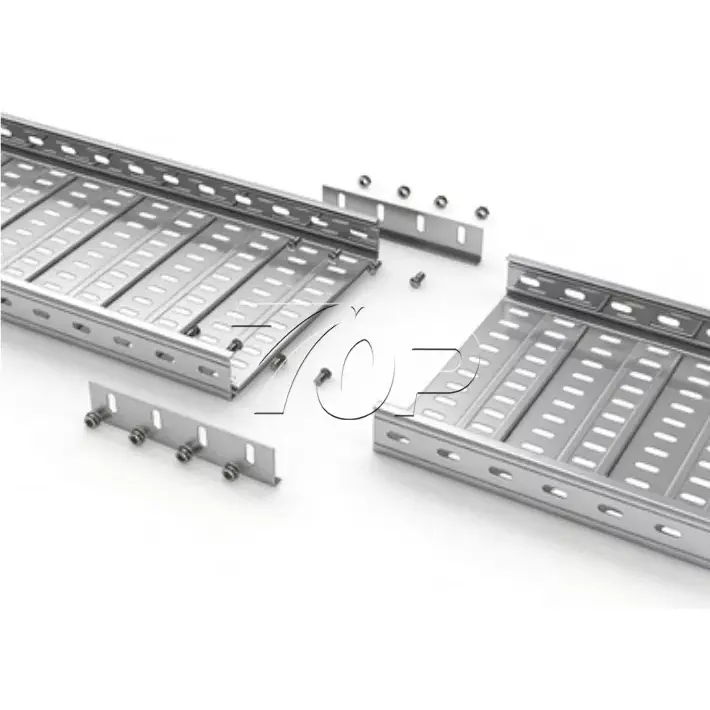

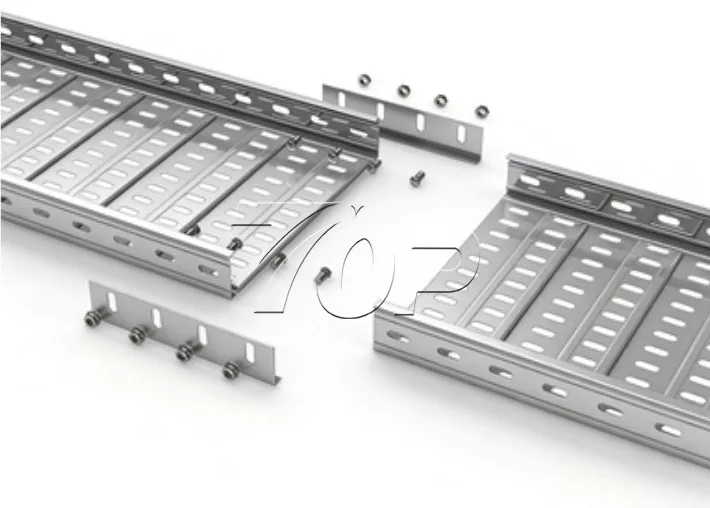

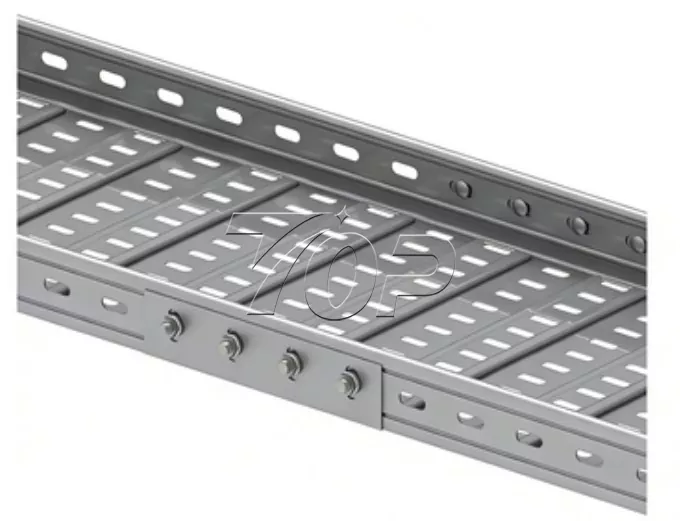

Trin 3:Forbind sektionerne. Brug splejseplader til at forbinde to længder bakke. Efterlad et lille mellemrum mellem sektionerne for termisk ekspansion. Fordi aluminium udvider sig, når det bliver varmt; hvis du bolter dem for stramt uden et mellemrum, kan bakken deformeres.

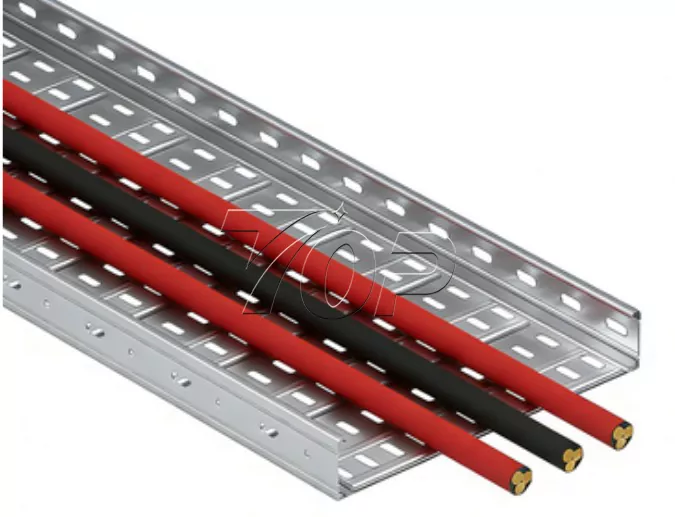

Trin 4:Læg kablet. Placer kablerne i bakken. Træk dem ikke for stramt. Brug UV-klassificerede kabelbindere eller aluminiumskabelklemmer til at fastgøre dem med få fods mellemrum.

Trin 5:Jordforbindelse. Da bakken er af metal, skal den jordes. Brug bindingsjumper på tværs af splejsningspladerne for at sikre elektrisk kontinuitet.
