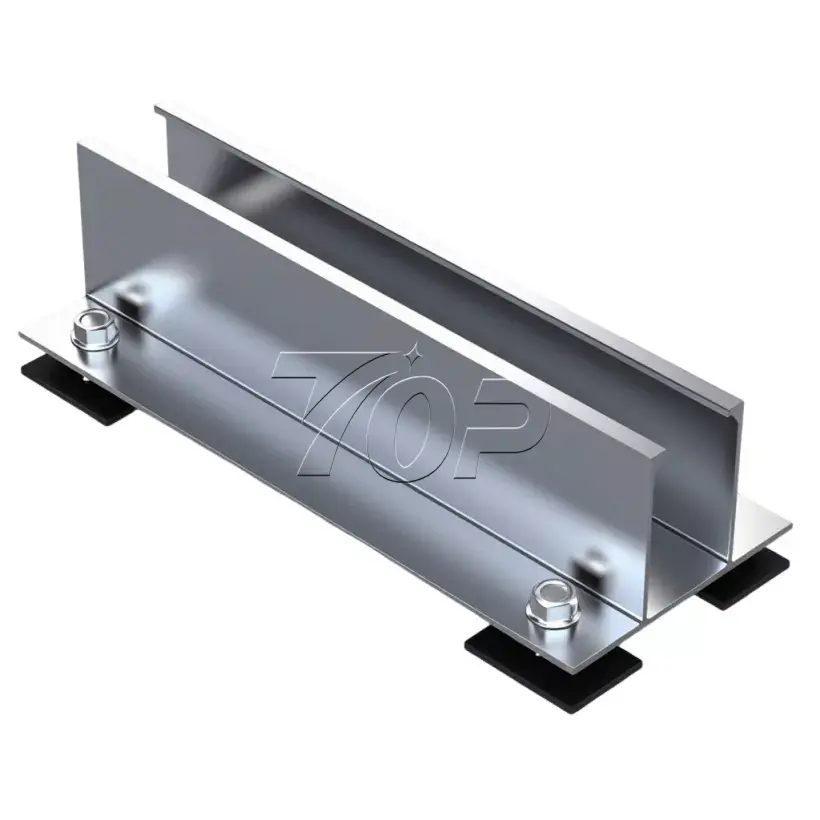

Aluminium Mini Rail Solar Monteringssystem

1. Solpaneler

2.Aluminium Mini skinner

3. Midtklemme

4. Endeklemme

5. Bolt

6. Selvskærende skrue

7. Gummipude

8. Jordforbindelse

9. Kabelklemme

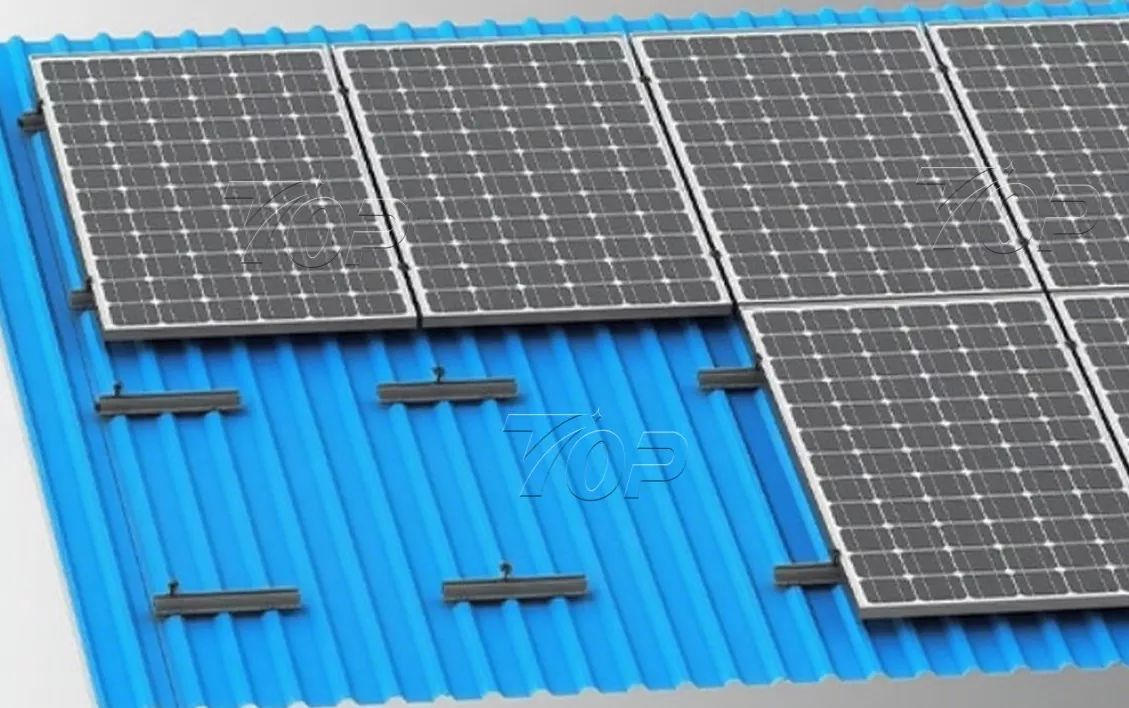

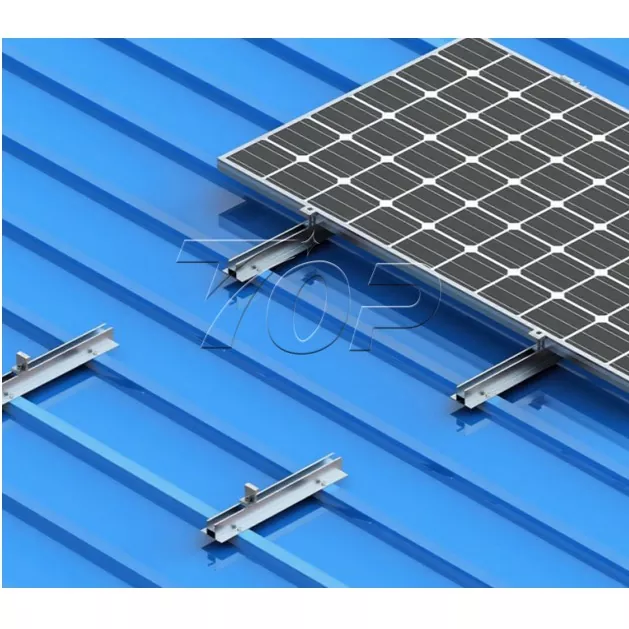

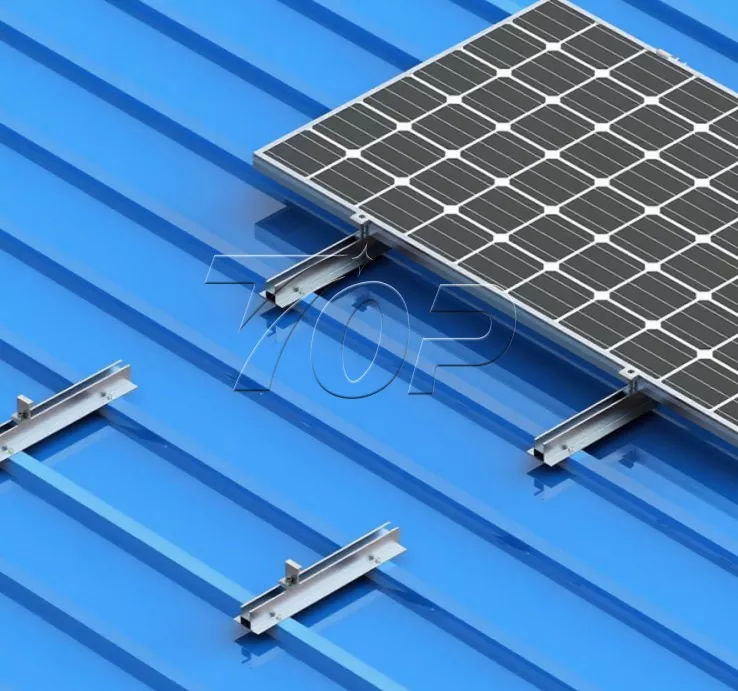

Layoutet af solpanelet på mini-skinnediagrammet viser som nedenfor.

Solpanelets bredde er 1134 mm. Længden kan være 2278 mm, panelets tykkelse er 30 mm, 35 mm. (Den passer også til andre dimensioner af solpaneler.) Mængden af ​​solpaneler kan arrangeres baseret på dit tagstørrelse.

Parametre

Denne løsning er designet specifikt til installation af solpaneler i metaltag. Det kan tilpasses til forskellige solar tagprojekter med forskellige skalaer og layouts. Aluminium Mini Rail Solar Montering System kunne omfatte trapezformede pladetag og korrugerede tage osv. Regelmæssige specifikationer er 200 mm længde (støttetilpasninger), Topfencesolar Railless Mini Reoling Solution til metaltag drager fordel af at være let og let at bære og installere, hvilket effektivt lindrer den ekstra belastningsbærende tag og reducerer den vanskelige byrde. Bimetalskruen med gummipude forhindrer vand i at lække gennem taget, når skinnerne monteres på metaltag.

Funktioner

1. Det formonterede design, nem og højeffektiv installation.

2. Vores denne optimerede miniskinne til solcellemonteringssystem kunne tilpasses metaltage på bolighuse, kommercielle bygningers tag, lagertag.

3. Aluminium 6005 - T5 materiale fra Topfencesolar har særskilt høj kvalitet fra markedet, vores system har høj ydeevne på lav vægt og styrke.

4. Den kan modstå stærk vind på op til 60m/s og snebelastninger på 1,4KN/m², hvilket sikrer stabiliteten og sikkerheden af ​​solpanelstrukturen.

Lave omkostninger, billig struktur og reducerer også installationens arbejdsomkostninger og installationstid.
