Ikke-gennemtrængende fladt tag-solarballastmonteringssystem: Vandtæt løsning i teknisk kvalitet til kommercielle solcelleprojekter på tagterrassen

Hvorfor fladt tag solar ballast monteringssystemer erstatter penetrerende tag PV strukturer

I kommerciel tagterrasse solcelleanlæg fladt tag solar ballast monteringssystemer blevet en af ​​de hurtigst voksende installationsløsninger til EPC-entreprenører, solcelleinstallatører og industribygningsejere. Efterhånden som flere fabrikker, varehuse, logistikparker og indkøbscentre anvender solenergi på taget, skifter industrien væk fra traditionelle taggennemtrængende strukturer til ikke-borende systemer, der reducerer vandtætningsrisici og forbedrer byggeriets effektivitet.

For mange EPC-virksomheder er krav om taglækage ikke længere et lille eftersalgsproblem. En enkelt vandtæt fejl kan skabe dyre vedligeholdelsesomkostninger, afbryde fabriksdriften og skade langsigtet kundetillid. Det er netop derforfladt tag solar ballast monteringssystemer nu bredt foretrukket i kommercielle og industrielle tagprojekter. Ved at bruge ballastvægt i stedet for taggennemføring hjælper systemet med at beskytte vandtætte membraner, samtidig med at installationstiderne forkortes.

Samtidig er moderne ballast-solreolsystemer ikke længere bare "enkle strukturer uden boring." Tekniske standarder har udviklet sig hurtigt i løbet af de sidste par år. Vindhævningsmodstand, optimering af belastning på taget, drænfrigang, korrosionsbeskyttelse og aerodynamisk stabilitet er nu centrale designfaktorer, især for kommercielle PV-installationer i stor skala.

Denne artikel forklarer, hvordan ikke-gennemtrængende solcellemonteringssystemer fungerer, hvorfor EPC-entreprenører i stigende grad foretrækker dem, og hvilke tekniske detaljer der rent faktisk betyder noget i kommercielle tagprojekter i den virkelige verden.

Hvorfor kommercielle tagsolprojekter bevæger sig mod ikke-gennemtrængende ballastmonteringssystemer

For ti år siden var mange solcelleanlæg på taget stadig stærkt afhængige af gennemtrængende ankerforbindelser. Boring i betontage blev betragtet som normal praksis. Men standarderne for kommerciel tagdækning har ændret sig, og bygningsejere er i dag langt mere følsomme over for vandtætningsrisici end før.

I mange industrianlæg beskytter selve taget produktionsudstyr og inventar for millioner af dollars. Et lækageproblem over en automatiseret produktionslinje, et kølelager eller en elektronikfabrik kan hurtigt blive et stort driftsproblem. I nogle projekter er reparationsomkostningerne fra vandindtrængning faktisk højere end den oprindelige monteringskonstruktionsomkostning.

På grund af dette ses ikke-gennemtrængende solcellemonteringssystemer nu mindre som en alternativ løsning og mere som en risikokontrolstrategi.

Stigende pres på EPC-entreprenører

EPC-entreprenører er i dag under pres fra flere retninger:

• Kortere projektplaner
• Stigende lønomkostninger
• Højere risiko for vandtætningsansvar
• Strengere rooftop strukturelle anmeldelser
• Voksende ejerforventninger til langsigtet pålidelighed

Traditionel taggennemføring skaber ofte yderligere godkendelsesprocedurer. Vandtætte inspektioner, membranreparationer og strukturel forstærkning kan alle øge projektets kompleksitet. Et ikke-gennemtrængende ballast solar monteringssystem hjælper med at forenkle disse arbejdsgange.

For installatører, der administrerer flere tagprojekter i MW-skala samtidigt, kan reduktion af installationstrin direkte forbedre projektomsætningshastigheden og arbejdseffektiviteten.

Skiftet mod eksisterende bygningsrenoveringsprojekter

En anden grund til, at ballaststrukturer vokser hurtigt, er udvidelsen af ​​eftermonterede solcelleprojekter på taget.

Mange erhvervsbygninger blev aldrig oprindeligt designet til solcelleanlæg. Nogle tage er allerede 8-15 år gamle, med aldrende vandtætte lag eller usikker strukturel dokumentation. I disse tilfælde er bygningsejere ofte uvillige til at tillade yderligere boring i tagmembranen.

En metode til montering af solcelletag uden boring reducerer bekymringer under godkendelsesprocessen og giver EPC-entreprenører en mere praktisk løsning til ældre bygninger.

Vandtætning er ikke længere et "mindre problem"

Tidligere blev vandtætningsdiskussioner nogle gange behandlet som sekundære sammenlignet med energiproduktionsydelse. Den mentalitet har ændret sig ret meget.

I dag vurderer mange kommercielle kunder forslag til solenergi på taget ved hjælp af tre prioriteter:

1. Tagsikkerhed
2. Systempålidelighed
3. Langsigtet operationel risiko

Generationsudbyttet har selvfølgelig stadig betydning. Men at forhindre taglækage er blevet lige så vigtigt, især for logistiklagre, farmaceutiske fabrikker, fødevareforarbejdningsfaciliteter og datacentre.

Dette er en af ​​de stærkeste drivkræfter bag vedtagelsen af ​​ballast solar reolsystemer globalt.

Hvad er et fladt tag solar ballast monteringssystem?

Et fladt tags solcelleballastmonteringssystem er en ikke-gennemtrængende fotovoltaisk støttestruktur, der sikrer solpaneler ved hjælp af vægtede ballastblokke i stedet for mekaniske tagankre.

I stedet for at bore ind i tagfladen, er systemet afhængig af beregnet ballastvægt, aerodynamisk design og friktionsbaseret stabilitet for at modstå vindløft og opretholde strukturel integritet.

Disse systemer bruges almindeligvis på kommercielle og industrielle flade tage, hvor det er afgørende at bevare vandtæt ydeevne.

Grundlæggende strukturelt arbejdsprincip

Driftsprincippet er relativt ligetil, selvom de ingeniørmæssige beregninger bag kan blive ret sofistikerede.

Monteringsstrukturen fordeler belastninger over tagfladen gennem ballastbakker, støtteben og beskyttende puder. Vindhævekræfter modvirkes af en kombination af:

• Ballastvægt
• Aerodynamiske vindafvisere
• Optimerede hældningsvinkler
• Friktion mellem beskyttelsespuder og tagmembran

I modsætning til gennemtrængende systemer er der ingen ankerbolte, der bryder igennem det vandtætte lag.

Dette er især vigtigt for TPO-, PVC- og EPDM-membrantage, hvor vandtæt integritet er meget følsom over for gennemtrængningspunkter.

Hovedkomponenter i et ballast solar monteringssystem

Selvom design varierer mellem producenter, omfatter de fleste kommercielle tagballastsystemer flere almindelige strukturelle komponenter.

AL6005-T5 aluminiumsskinner

Højstyrke aluminiumsskinner understøtter solcellemodulerne og overfører belastninger gennem hele strukturen.

AL6005-T5 aluminiumslegering er meget udbredt, fordi den giver:

• God korrosionsbestandighed
• Høj strukturel styrke
• Letvægtshåndtering
• Lang udendørs levetid

Sammenlignet med tungere stålsystemer er aluminiumskonstruktioner nemmere at transportere og installere på tage.

Forreste og bageste støtteben

Støtteben bestemmer modulets hældningsvinkel og strukturel geometri. Afhængigt af projektet kan systemerne bruge:

• Sydvendt vippedesign
• Øst-vest lav tilt konfiguration
• Aerodynamisk lavprofilarrangement

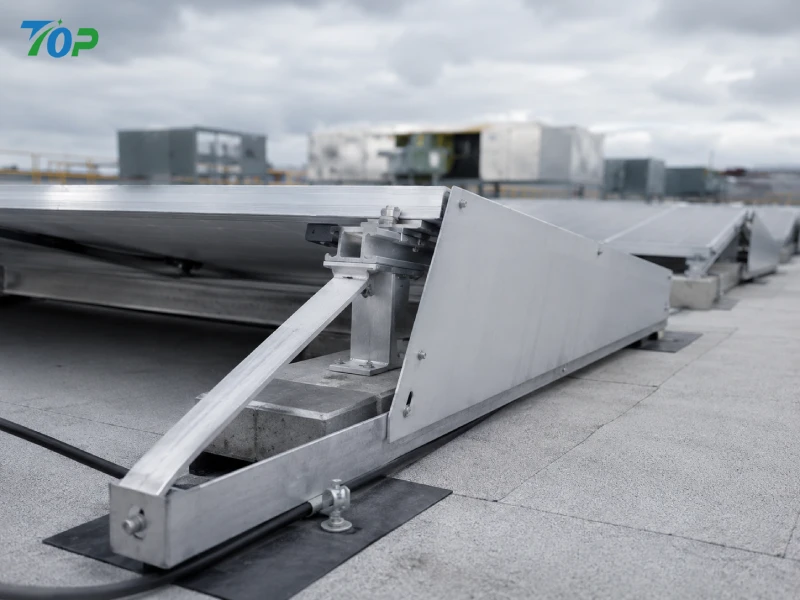

Den bageste støttestruktur integrerer ofte vindafvisere for at forbedre løftemodstanden.

Ballastbakker

Ballastbakker holder betonblokke eller andre vægtede materialer, der stabiliserer systemet mod vindbelastninger.

Ballastkravet afhænger af flere tekniske variabler:

• Taghøjde
• Lokal vindhastighed
• Bygningseksponeringskategori
• Modul vippevinkel
• Tagkantzoner
• Systemets aerodynamiske ydeevne

I kystområder med høj vind bliver ballastberegninger væsentligt mere komplekse.

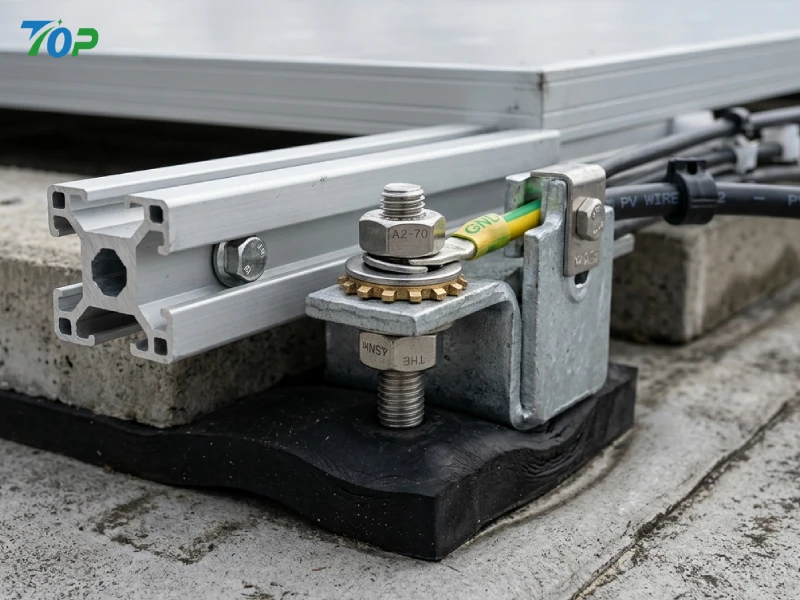

SUS304 fastgørelseselementer i rustfrit stål

Fastgørelseselementer overses ofte i tagprojekter af lav kvalitet, men de påvirker direkte langsigtet pålidelighed.

SUS304 rustfrit stål hardware giver:

• Stærk anti-korrosions ydeevne
• Lang levetid
• Reduceret vedligeholdelsesrisiko
• Stabil udendørs holdbarhed

Dette bliver især vigtigt i kystnære eller fugtige industrimiljøer.

EPDM gummipuder

Beskyttende gummipuder er installeret mellem monteringsstrukturen og tagmembranen.

Deres funktioner omfatter:

• Stigende friktion
• Beskytter vandtætte lag
• Reduktion af direkte trykkoncentration
• Forbedring af tagkompatibilitet

Uden ordentlig membranbeskyttelse kan selv ikke-gennemtrængende systemer stadig beskadige tagmaterialer over tid.

Hvordan ikke-gennemtrængende solar monteringssystemer beskytter tag vandtætning

En af de største fordele ved et fladt tags solcelleballastmonteringssystem er vandtæt beskyttelse.

For erhvervsbygningsejere betyder dette ofte mere, end mange installatører i første omgang forventer.

En taglækage kan virke lille under installationen, men over flere regnsæsoner kan problemet hurtigt udvide sig, især i store industrianlæg.

Den skjulte risiko for taggennemtrængning

Enhver taggennemføring skaber et potentielt langsigtet fejlpunkt.

Selv når vandtætte fugemasser påføres korrekt under installationen, ældes materialer naturligt på grund af:

• UV-eksponering
• Termiske ekspansionscyklusser
• Regnvandserosion
• Mekanisk vibration
• Temperatursvingninger

Efter flere års tageksponering kan nedbrydning af tætningsmasse tillade fugtindtrængning omkring ankerpunkter.

Dette problem er især almindeligt i regioner med:

• Stærk UV-stråling
• Kraftig nedbør
• Hyppige tyfoner
• Stor sæsonbestemt temperaturvariation

Hvorfor kommercielle bygningsejere er mere forsigtige i dag

Bygningsejere er blevet mere erfarne med solenergi på taget i løbet af det sidste årti. Mange forstår allerede de langsigtede vedligeholdelsesrisici forbundet med taggennemtrængning.

Faktisk kræver nogle industrielle ejendomsejere nu eksplicit ikke-gennemtrængende monteringssystemer under EPC-bud.

Denne tendens bliver mere og mere almindelig i:

• Logistik parker
• Kølefaciliteter
• Elektronikfabrikker
• Fødevaregodkendte produktionsbygninger
• Farmaceutiske fabrikker

Disse industrier kan ikke let tolerere lækage-relaterede operationelle risici.

Beskyttelse af taggarantiens integritet

En anden vigtig overvejelse er taggarantibeskyttelse.

Nogle tagproducenter kan delvist annullere vandtætte garantier efter ukontrolleret taggennemtrængning. Dette skaber yderligere juridiske og økonomiske bekymringer for både bygningsejere og EPC-entreprenører.

Et ballast solar monteringssystem hjælper med at minimere dette problem, fordi den vandtætte membran forbliver stort set intakt.

Dette forenkler kommunikationen mellem:

• Tagdækningsleverandører
• Bygningsejere
• PV installatører
• Forsikringsselskaber

Reduceret eftersalgsvedligeholdelsestryk

For EPC-entreprenører kan vandtætningskrav blive ekstremt tidskrævende.

Nogle gange er den egentlige lækagekilde ikke relateret til PV-systemet, men når først solcelleudstyr findes på taget, bliver installatøren ofte involveret i fejlfinding alligevel.

Reduktion af penetrationspunkter reducerer sandsynligheden for fremtidige tvister og hjælper med at beskytte langsigtede kundeforhold.

Dette er en af ​​grundene til, at mange erfarne EPC-virksomheder nu standardiserer ikke-gennemtrængende solcellemonteringssystemer på taget på tværs af kommercielle projekter, når tagforholdene tillader det.

Tekniske fordele ved ballast solar monteringssystemer

Ballastsystemernes popularitet handler ikke kun om vandtætning. Engineering effektivitet er en anden væsentlig årsag.

Moderne kommercielle tagprojekter er under konstant pres for at reducere installationstiden og samtidig bevare den strukturelle pålidelighed. Et korrekt designet ballastsystem hjælper med at nå begge mål.

Hurtigere installationsarbejdsgang

Sammenlignet med traditionel ankerbaseret installation kræver ballaststrukturer generelt færre konstruktionstrin.

Der er normalt ikke behov for:

• Tagboring
• Kemisk ankerhærdning
• Vandtæt genforsegling
• Kompleks penetrationsinspektion

Dette reducerer monteringstiden på taget markant.

Mange systemer bruger også præmonterede strukturelle komponenter, hvilket giver installatører mulighed for at fuldføre modulinstallation hurtigere.

På store kommercielle hustage bliver tidsbesparelser meget mærkbare.

Reducerede arbejdskrav

Mangel på arbejdskraft påvirker solcelleanlægsmarkederne i mange lande.

Fordi ballastsystemer forenkler installationsprocedurerne, kan EPC-entreprenører ofte reducere:

• Faglært arbejdskraft afhængighed
• Tag vandtæt specialister
• Installationstræningskompleksitet
• Tag klargøringsarbejde

Dette hjælper med at forbedre installationens skalerbarhed for store projektrørledninger.

Forbedret tilpasningsevne til eksisterende bygninger

Ikke alle tage er ideelle til gennemtrængende systemer.

Nogle eksisterende bygninger har:

• Begrænset strukturel dokumentation
• Ældrende vandtætte lag
• Begrænsede boretilladelser
• Komplekse taglayouts

Et ikke-gennemtrængende fladt tags solcelleballastmonteringssystem giver større fleksibilitet i disse situationer.

Denne tilpasningsevne er især værdifuld til eftermontering af kommercielle tagprojekter.

Lavere langsigtede vedligeholdelsesomkostninger

Langsigtede driftsomkostninger betyder mere, end mange projektudviklere i første omgang er klar over.

En billig monteringsstruktur, der senere skaber problemer med vandtætning, kan hurtigt blive dyr over en 20-årig projektlivscyklus.

Ballastsystemer hjælper med at reducere:

• Udgifter til reparation af lækager
• Vedligeholdelse af vandtæt membran
• Korrosionsrelateret udskiftning
• Komplikationer ved adgang til tag

Over tid kan dette forbedre det samlede projekt-ROI betydeligt.

Kritiske tekniske designovervejelser for PV-systemer for ballast med fladt tag

Et fladt tags solcelleballastmonteringssystem kan se mekanisk simpelt ud udefra, men teknikken bag en pålidelig kommerciel taginstallation er faktisk ret krævende.

I mange mislykkede solcelleprojekter på tagterrassen var problemet ikke selve solcellemodulet. Problemet kom normalt fra undervurderet vindløft, dårlig tagbelastningsanalyse, drænobstruktion eller langvarig strukturel træthed, der blev ignoreret under tidlige designfaser.

Dette er grunden til, at erfarne EPC-entreprenører er meget opmærksomme på tekniske beregninger, før installationen overhovedet begynder.

Vurdering af tagkonstruktionens belastningskapacitet

Inden du vælger et ballast solar reolsystem, skal tagkonstruktionens kapacitet evalueres omhyggeligt.

I modsætning til gennemtrængende systemer, der overfører belastninger direkte til strukturelle forankringspunkter, fordeler ballastsystemer vægten over tagfladen. Dette skaber forskellige lastegenskaber, der kræver detaljeret analyse.

Typiske overvejelser om tagbelastning omfatter:

• Egenbelastning fra monteringsstrukturen
• Solcellemodulets vægt
• Beton ballast blokvægt
• Midlertidig vedligeholdelsesbelastning
• Vindinduceret dynamisk belastning
• Påvirkning af regnvandsophobning

I eftermonteringsprojekter er den strukturelle dokumentation nogle gange ufuldstændig eller forældet. Ældre industribygninger kan have gennemgået renoveringer, der ændrede oprindelige belastningsforhold.

På grund af dette udfører EPC-teams ofte:

• Konstruktionsinspektioner på stedet
• Kerneprøvetagning
• Verifikation af ståltykkelse
• Test af betonstyrke
• Evaluering af tagnedbøjning

En almindelig fejl i lavbudgetprojekter er at behandle tagbelastningsberegninger som et groft skøn i stedet for en rigtig ingeniøropgave. Dette kan blive farligt i store installationer, hvor hundredvis af tons ballast er fordelt over taget.

Analyse af vindbelastning og løft

Vindløft er en af ​​de mest kritiske tekniske udfordringer for ikke-gennemtrængende solcellesystemer på taget.

Et solpanel opfører sig i det væsentlige som en stor aerodynamisk overflade udsat for ydre tryk. Når vinden bevæger sig hen over tagmoduler, kan løftekræfterne blive overraskende høje, især nær tagkanter og -hjørner.

Dette er grunden til, at moderne fladt tags solcelleballastmonteringssystems design fokuserer stærkt på aerodynamisk optimering.

Professionel vindbelastningsanalyse overvejer generelt:

• Regionale vindhastighedsdata
• Bygningshøjde
• Terræneksponeringskategori
• Tagkantzoner
• Højde på brystningens væg
• Modul vippevinkel
• Array-afstand

I områder med kraftig vind kan ballastkravene stige dramatisk, hvis den aerodynamiske ydeevne er dårlig.

For eksempel kan en dårligt optimeret 15° hældningsstruktur kræve væsentligt mere ballast end et lavprofileret aerodynamisk design med integrerede vindafvisere.

Dette påvirker direkte:

• Tagbelastningstryk
• Transportomkostninger
• Installationsarbejde
• Projektøkonomi

Moderne systemer af ingeniørkvalitet forsøger at reducere ballastbehovet gennem luftstrømsstyring i stedet for blot at tilføje mere vægt.

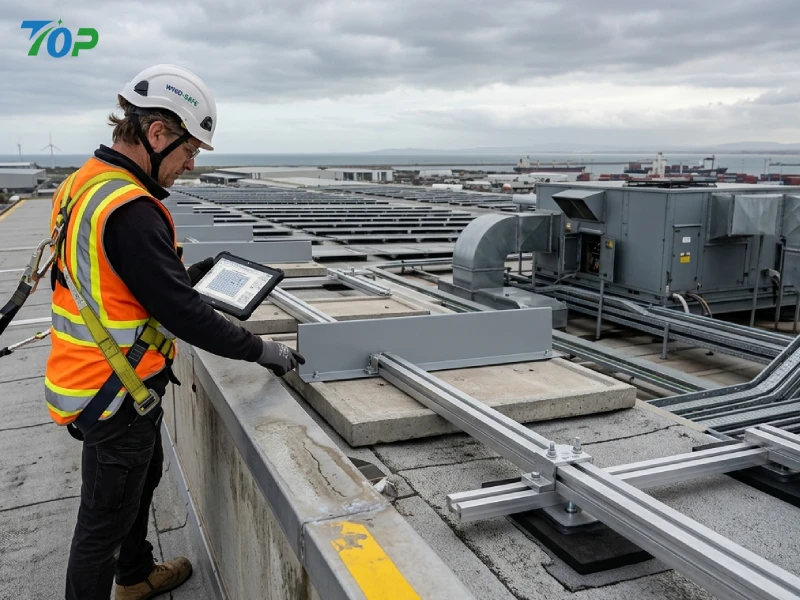

Hvorfor tagkantzoner kræver ekstra opmærksomhed

Ikke alle tagområder oplever det samme vindtryk.

Taghjørner og perimeterzoner udsættes for stærkere løftekræfter, fordi luftstrømmen accelererer omkring bygningens kanter. Disse områder kræver ofte:

• Ekstra ballast
• Lavere hældningsvinkler
• Forstærkede deflektorer
• Reduceret rækkeafstand

At ignorere kantzoneforstærkning er en af ​​de mere almindelige designfejl, der ses i uerfarne tagprojekter.

I kystområder, der er udsat for tyfon, kan kantzonefejl skabe kaskadende strukturelle skader på tværs af arrayet.

Ballastoptimeringsstrategi

Mange mennesker antager, at ballastsystemer blot "tilføjer betonblokke, indtil strukturen er stabil." I virkeligheden er professionel ballastoptimering langt mere sofistikeret.

Overdreven ballast skaber flere problemer:

• Højere tagbelastning
• Øgede logistikomkostninger
• Længere installationstid
• Sværere taghåndtering
• Højere omkostninger til strukturel forstærkning

Et veldesignet ballast solar monteringssystem sigter mod at opnå stabilitet med den minimale nødvendige ballastvægt.

Dette opnås normalt gennem:

• Aerodynamiske deflektorer bagpå
• Nedre modulhældningsvinkler
• Forbedret luftstrømskontrol
• Optimeret rækkeafstand
• Bedre strukturel geometri

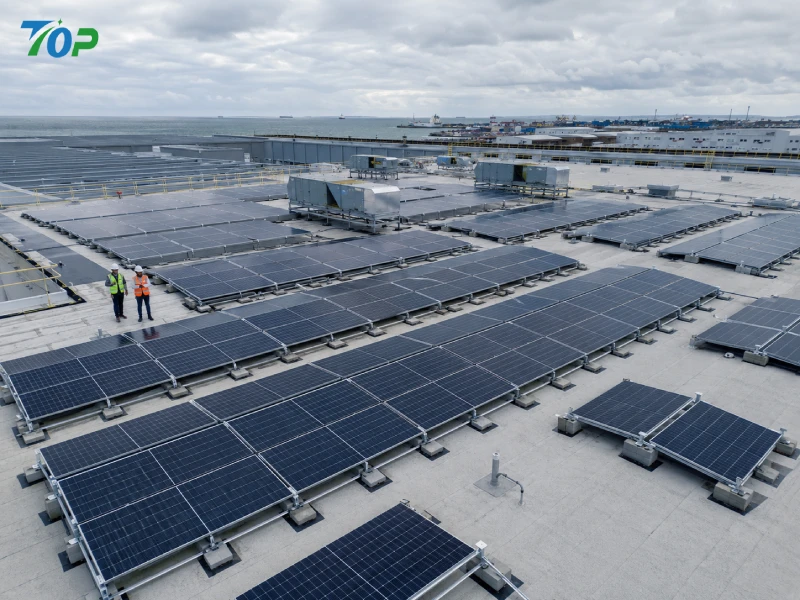

I de senere år er øst-vestlige lavhældningssystemer blevet mere og mere populære, fordi de ofte reducerer ballastkravene og samtidig forbedrer tagpladsudnyttelsen.

Planlægning af afløb og vandføring

Planlægning af dræning undervurderes undertiden under solcelledesign på taget.

En dårligt placeret monteringskonstruktion kan hindre vandgennemstrømningen og skabe vandområder på flade tage.

Over tid kan stående vand accelerere:

• Membran aldring
• Taglækage
• Korrosion
• Strukturel forringelse

Professionelle tag-PV-layouts opretholder derfor korrekte dræningsveje mellem monteringsrækkerne.

Vigtige overvejelser om dræning omfatter:

• Taghældningsretning
• Afløbssted
• Overløbsveje
• Vedligeholdelse af adgangsveje
• Risiko for ophobning af affald

I områder med kraftig nedbør bliver drænafstanden endnu vigtigere.

Nogle EPC-entreprenører har lært dette på den hårde måde efter at have opdaget blokerede drænsystemer måneder efter projektets afslutning.

Termisk udvidelse og langsigtet strukturel stabilitet

Kommercielle tagsolsystemer oplever kontinuerlig termisk cykling gennem hele deres levetid.

Metalstrukturer udvider sig under varmeeksponering i dagtimerne og trækker sig sammen under køligere natforhold. Over 20-25 år kan denne gentagne bevægelse skabe træthedsstress ved forbindelsespunkter.

AL6005-T5 aluminium giver god strukturel stabilitet, men korrekt ekspansionsstyring er stadig afgørende.

Professionelle designs inkluderer typisk:

• Udvidelseshuller
• Skydeskinneforbindelser
• Kontrolleret fastgørelsesmoment
• Fleksible fugestrukturer

Hvis termisk bevægelse ignoreres, kan langsigtede problemer omfatte:

• Løsning af fastgørelseselementer
• Skinnedeformation
• Stress revner
• Modulklemmeforskydning

Disse problemer udvikler sig sædvanligvis gradvist snarere end med det samme, hvilket er grunden til, at ingeniørerfaring betyder så meget i design af PV-konstruktioner på taget.

Brandsikkerhed og kabelstyring

Efterhånden som kommerciel solcellekapacitet på taget fortsætter med at stige, bliver brandsikkerhedsstandarderne strengere i mange lande.

Moderne ballast solar reolsystemer skal tage højde for:

• Brand adgang korridorer
• Kabelføringssikkerhed
• Jordingskontinuitet
• Adgang til nødvedligeholdelse

Dårlig kabelstyring er stadig overraskende almindelig i taginstallationer af lav kvalitet.

Løs kabelføring kan i sidste ende forårsage:

• UV-skader
• Isoleringsslid
• Vandeksponering
• Konnektorfejl

Professionelle EPC-installatører integrerer generelt kabelbakker, UV-bestandige clips og forhøjede routingstier i selve monteringssystemet.

Udfordringer med høj vind og kystnære tagterrasser: Hvordan ballastsystemer af teknisk kvalitet reducerer risikoen

Ikke alle solcellemiljøer på taget er lige krævende.

Kystområder og markeder, der er udsat for tyfon, lægger meget større belastning på solcelleanlæg på taget end indre områder med lav vind. I disse projekter bliver den tekniske kvalitet af monteringsstrukturen særlig vigtig.

Det er her store forskelle mellem billige monteringsleverandører og ingeniørfokuserede producenter bliver meget tydelige.

Hvorfor vindmodstand er så vigtig i tagsolenergi

Jordmonterede solcellesystemer overfører belastninger direkte til dybe fundamenter. Tagsystemer fungerer anderledes.

På et fladt tag er solcellepanelet fuldt udsat for ekstern luftstrøm, mens den primært er afhængig af ballastvægt og aerodynamisk kontrol for stabilitet.

Under stærke vindforhold kan løftetrykket stige hurtigt.

Tyfonbegivenheder skaber yderligere udfordringer, fordi vindretningen ændrer sig dynamisk. Dette betyder, at rooftop-arrays kan opleve:

• Negativt trykløft
• Turbulent sidebelastning
• Vibrationstræthed
• Ujævn trykfordeling

Hvis det strukturelle design mangler aerodynamisk optimering, bliver ballastkravene for høje.

Aerodynamisk vindafviserdesign

Moderne ikke-gennemtrængende solcellemonteringssystemer på taget bruger ofte bagvindafvisere for at forbedre luftstrømmens adfærd.

Formålet med disse deflektorer er ikke kun kosmetisk. Deres funktion er at reducere turbulent luftstrøm under modulerne.

Uden ordentlig luftstrømskontrol kan vinden generere stærke sugeeffekter under solpanelerne, hvilket øger løftekræfterne dramatisk.

Veldesignede deflektorer hjælper:

• Reducer turbulens bagtil
• Lavere opløftningstryk
• Reducer efterspørgsel efter ballast
• Forbedre strukturel stabilitet

I nogle ingeniørstudier reducerede aerodynamisk optimering ballastkravene med mere end 20 %, selvom de faktiske resultater varierer afhængigt af projektets tilstand.

Designtrends med lav tiltvinkel

Mange ældre solcelleanlæg på taget brugte relativt stejle hældningsvinkler for at maksimere energiproduktionen.

I dag ændres kommercielle tagdesignprioriteter.

For mange industrielle hustage foretrækker EPC-entreprenører nu:

• Lavere hældningsvinkler
• Højere modultæthed
• Reduceret vindeksponering
• Lavere ballastvægt

Denne tendens er især synlig i øst-vestlige solcelleanlæg.

Mens systemer med lav hældning kan reducere spidsgenereringseffektiviteten en smule pr. modul, forbedrer de ofte den samlede energiproduktion på taget ved at tillade højere installationstæthed.

I kommercielle projekter er total rooftop ROI normalt vigtigere end teoretisk effektivitet på modulniveau.

Korrosionsbestandighed i kystmiljøer

Kystprojekter skaber en anden stor udfordring: korrosion.

Saltfyldt luft fremskynder materialenedbrydning, især i metalbefæstelser og dårligt beskyttede stålkomponenter.

Dette er grunden til, at højkvalitets solcelleanlæg på taget almindeligvis bruger:

• AL6005-T5 aluminiumsskinner
• SUS304 rustfrit stål hardware
• Anodiseret overfladebehandling
• Korrosionsbestandige belægninger

Lavkvalitetsbefæstelser kan i begyndelsen virke acceptable under installationen, men forringes meget hurtigere under fugtige saltvandsforhold.

Når først korrosion udvikler sig omkring forbindelsespunkter, falder den langsigtede strukturelle pålidelighed hurtigt.

Virkelige tekniske foranstaltninger, der bruges i højvinds tagprojekter

Erfarne EPC-entreprenører anvender normalt flere ingeniørstrategier samtidigt i stedet for at stole på ballastvægten alene.

Typiske forstærkningstilgange omfatter:

• Forbedret perimeterballast
• Yderligere vindafvisere
• Reduceret modulhældningsvinkel
• Optimeret rækkeafstand
• Styrkede jernbaneforbindelser
• Forbedret strukturel afstivning

I nogle kystprojekter opdeler ingeniører også tagterrasser i separate aerodynamiske zoner for bedre at styre trykfordelingen.

Denne type projektspecifik ingeniøroptimering bliver stadig vigtigere, efterhånden som kommercielle solcelleanlæg på tagterrassen fortsætter med at skalere større.

Øst-vest vs sydvendt ballastlayout: Hvilket design er bedre?

Valg af det korrekte array-layout har stor indflydelse på tag-ydeevne, ballastbehov, installationstæthed og projektøkonomi.

For kommercielle hustage er de to mest almindelige tilgange:

• Sydvendte vippesystemer
• Øst-vest lavt tilt systemer

Ingen af ​​tilgangene er universelt overlegne. Den bedste løsning afhænger af projektets prioriteter og tagforhold.

Fordele ved sydvendt layout

Sydvendte arrays dominerede traditionelt kommercielle solcelleprojekter på tagterrassen, fordi de maksimerer soleksponering under spidsbelastningstimer.

Fordelene omfatter:

• Højere peak generation output
• Stærk vinterproduktion
• Kendte tekniske designstandarder
• Enkel el-planlægning

Men sydvendte systemer kræver generelt:

• Større rækkeafstand
• Højere hældningsvinkler
• Mere ballastvægt
• Større vindeksponering

Disse begrænsninger bliver mere mærkbare på kommercielle hustage med begrænset plads.

East-West Ballast Layout Fordele

Øst-vest-systemer er blevet mere og mere populære til store kommercielle og industrielle tage.

Dette layout placerer moduler ryg mod ryg ved relativt lave hældningsvinkler.

Designet giver flere vigtige fordele:

• Højere tagudnyttelse
• Reduceret skygge mellem rækkerne
• Lavere ballastkrav
• Forbedret aerodynamisk adfærd
• Mere afbalanceret daglig effekt

Fordi rækkeafstanden kan reduceres betydeligt, øges den samlede installerede tagkapacitet ofte.

For logistikcentre og fabrikstage kan dette forbedre den samlede projektøkonomi væsentligt.

Kommercielle tag-ROI-overvejelser

I jordsolprojekter i brugsskala er maksimering af individuelle moduloutput ofte det primære mål.

Kommercielle hustage fungerer anderledes.

De fleste C&I tagprojekter er begrænset af tilgængeligt tagareal frem for modultilgængelighed.

På grund af dette evaluerer EPC-entreprenører i stigende grad:

• Samlet taggeneration
• Installationstæthed
• Strukturel belastningseffektivitet
• Eget forbrug matching
• Projektets tilbagebetalingstid

Øst-vest-systemer klarer sig ofte godt i disse kategorier, især for industrielt forbrugsprofiler i dagtimerne.

Hvilket layout er mere almindeligt i dag?

Aktuelle markedstendenser viser en voksende anvendelse af øst-vestlige ballast solar monteringssystemer til store kommercielle tage.

Dette gælder især i:

• Pakhustage
• Distributionscentre
• Store produktionsanlæg
• Flade logistikfaciliteter

Når det er sagt, er sydvendte systemer stadig almindelige, hvor:

• Tagareal er tilstrækkeligt
• Maksimal spidsproduktion prioriteres
• Snefald er vigtigt
• Lokale elpriser favoriserer middagsproduktion

I sidste ende bør professionelt tag-PV-design evaluere begge layouts i ingeniørfasen i stedet for at anvende en standardløsning til hvert projekt.

Certificeringer og materialestandarder, som B2B-købere bør verificere

I kommercielle tag-PV-projekter forventes monteringsstrukturen at forblive i drift i mere end 20 år under kontinuerlig udendørs eksponering. Alligevel træffes mange indkøbsbeslutninger stadig primært på kortsigtet prissammenligning.

Erfarne EPC-entreprenører ved, at denne tilgang kan blive dyr senere.

Materialekvalitet, fremstillingskonsistens og certificeringsstandarder påvirker direkte:

• Strukturel pålidelighed
• Installationseffektivitet
• Langsigtet korrosionsbestandighed
• Vedligeholdelsesfrekvens
• Projektgarantirisiko

Af denne grund vurderer ingeniørfokuserede købere normalt meget mere end den grundlæggende tilbudspris.

Hvorfor materialekvalitet direkte påvirker livscyklusomkostningerne

Et solcellemonteringssystem på taget fungerer kontinuerligt under UV-eksponering, termisk cykling, regnvand, vindvibrationer og miljøforurening.

Dårlige materialer kan stadig bestå kortvarige installationsinspektioner, mens de langsomt forringes over tid.

Almindelige langsigtede problemer forårsaget af komponenter af lav kvalitet omfatter:

• Befæstelseskorrosion
• Skinnedeformation
• Klem revner
• Løsning af forbindelsen
• Galvanisk korrosion
• For tidlig strukturel træthed

Når først tagkorrosion begynder, bliver vedligeholdelse meget mere kompliceret, fordi adgang til tagter i sig selv skaber arbejds- og sikkerhedsomkostninger.

Det er grunden til, at kommercielle tagprojekter i stigende grad prioriterer livscyklusværdi i stedet for kun indledende indkøbsbesparelser.

Fordele ved AL6005-T5 aluminiumslegering

AL6005-T5 aluminiumslegering er meget udbredt i ingeniør-grade ballast solar monteringssystemer, fordi det giver en stærk balance mellem strukturel ydeevne og vægteffektivitet.

Sammenlignet med konventionelle kulstofstålkonstruktioner giver aluminium flere fordele til taginstallationer.

• Lavere transportvægt
• Lettere taghåndtering
• Stærk korrosionsbestandighed
• God mekanisk styrke
• Lang udendørs holdbarhed

For installatører forbedrer lettere strukturelle komponenter også installationshastigheden og reducerer arbejderens træthed under taginstallation.

En anden vigtig fordel er korrosionsadfærd. Aluminium danner naturligt et oxidbeskyttelseslag, der hjælper med at forbedre langsigtet udendørs stabilitet i fugtige omgivelser.

Dette bliver især værdifuldt i kystindustrielle projekter, hvor korrosionseksponering er væsentligt mere aggressiv.

Hvorfor SUS304 fastgørelseselementer i rustfrit stål er vigtige

Fastgørelseselementer er blandt de mindste komponenter i et solcelleanlæg på taget, men de er også blandt de vigtigste.

Lavkvalitetsbolte kan i starten se identiske ud under installationen, men deres langsigtede ydeevne kan variere dramatisk.

SUS304 rustfrit stål hardware foretrækkes almindeligvis, fordi det giver:

• Fremragende anti-rust ydeevne
• Høj udendørs holdbarhed
• Stabil mekanisk styrke
• Reduceret vedligeholdelsesrisiko

I kommercielle tagprojekter har forbindelsespålidelighed stor betydning, fordi vibrationer, termisk udvidelse og vindbelastning konstant belaster fastgørelsespunkter.

Hvis fastgørelseselementer korroderer eller løsner sig over tid, falder den strukturelle stabilitet gradvist.

For kystnære installationer kan nogle projekter endda opgradere til materialer med højere korrosionsbestandighed afhængigt af miljøeksponeringsforhold.

Nøglecertificeringer til internationale kommercielle solenergiprojekter

Globale EPC-entreprenører og -distributører kræver i stigende grad internationalt anerkendte certificeringer, før de godkender leverandører af monteringssystem.

Disse certificeringer hjælper med at bekræfte:

• Produktions kvalitetskontrol
• Materiale konsistens
• Strukturelle sikkerhedsstandarder
• Test af overensstemmelse
• Sporbarhedssystemer

Almindelige certificeringer, der anmodes om i internationale PV-projekter omfatter:

• TUV certificering
• ISO9001 kvalitetsstyring
• SGS materialetest
• CE-overholdelse

For mange EPC-virksomheder er certificeringsgennemgang nu en standarddel af leverandørkvalificeringsprocedurer.

I store kommercielle projekter kan dokumentationskvalitet påvirke indkøbsbeslutninger næsten lige så meget som prissætning.

Hvorfor produktionssporbarhed bliver vigtigere

Efterhånden som solcelleprojekter på taget bliver større og mere teknisk krævende, ønsker købere i stigende grad produktionssporbarhed.

Dette omfatter:

• Materiale batch records
• Ekstrudering kvalitetskontrol
• Overfladebehandlingsdokumentation
• Mekanisk prøvningsrapporter
• Bekræftelse af indkøb af fastener

Professionelle producenter opretholder typisk strenge QC-systemer gennem hele produktionen i stedet for kun at stole på endelige inspektioner.

Dette er især vigtigt for distributører og EPC-entreprenører, der administrerer multi-MW projektpipelines på tværs af flere lande.

Almindelige fejl i solcelleprojekter med fladt tagballast

Kommercielle tagsolsystemer er forbedret betydeligt i løbet af det sidste årti, men installationsfejl forekommer stadig hyppigt, især i aggressivt lavprisprojekter.

Mange af disse problemer kan undgås med korrekt teknisk planlægning.

Ignorerer tagbelastningsgrænser

En af de mest alvorlige fejl er at undervurdere lastbegrænsninger på taget.

Fordi ballastsystemer er afhængige af fordelt vægt, antager installatører nogle gange, at "taget nok kan klare det."

Dette er ikke en professionel ingeniørtilgang.

Overbelastningsrisici bliver mere alvorlige, når:

• Bygninger er ældre
• Strukturtegninger er ufuldstændige
• Der eksisterer tidligere tagmodifikationer
• Vandophobning forekommer allerede

I nogle eftermonteringsprojekter har overdreven ballastbelastning krævet dyr strukturel forstærkning efter installationsplanlægningen allerede var afsluttet.

Forkerte vindzoneberegninger

Vindbelastningsfejl forbliver en af ​​de mest almindelige årsager til solcellekonstruktionsfejl på taget på verdensplan.

Problemer opstår ofte, når installatører:

• Brug generiske ballastberegninger
• Ignorer tagkanthævezoner
• Undervurder lokal vindeksponering
• Kan ikke optimere aerodynamisk design

I tyfonudsatte områder kan selv relativt små designfejlberegninger producere meget store løftekraftforskelle.

Professionel solcelleteknik på tagterrassen bør altid bruge projektspecifik vindanalyse frem for kopierede antagelser fra tidligere installationer.

Blokering af tagafvandingssystemer

Drænobstruktion er et andet overraskende almindeligt problem.

Dårligt planlagte monteringslayout kan forstyrre:

• Drænveje
• Overløbssystemer
• Vedligeholdelse af adgangsveje

Dette kan i sidste ende skabe stående vandophobning omkring strukturen.

Langsigtet overvejelse kan accelerere:

• Aldring af tagmembran
• Lækageudvikling
• Korrosion
• Strukturel forringelse

Professionelle EPC-teams inspicerer generelt tagafvandingsadfærd, før de færdiggør layoutdesign.

Brug af lavkvalitetsbefæstelser

Problemer med fastgørelseskvaliteten opstår normalt ikke umiddelbart efter installationen.

I stedet udvikler fiaskoer sig gradvist over flere år gennem:

• Korrosion
• Termisk cykling
• Vindvibrationer
• Fugteksponering

Dårlig hardware kan i begyndelsen reducere indkøbsomkostningerne en smule, men langsigtede vedligeholdelsesudgifter kan hurtigt overstige disse besparelser.

For PV-systemer på tagterrassen af ​​teknisk kvalitet bør fastgørelseselementernes kvalitet aldrig behandles som et sekundært problem.

Dårlig kabelstyringsplanlægning

Kabelstyringskvalitet påvirker i høj grad den langsigtede rooftops pålidelighed.

Dårlig føring kan udsætte kabler for:

• Stående vand
• UV-stråling
• Mekanisk slid
• Skarpe metalkanter
• Dyreinterferens

Professionelle installationer integrerer normalt:

• Forhøjet kabelføring
• UV-bestandige clips
• Dedikerede kabelbakker
• Ryd vedligeholdelsesadgangsveje

Velorganiseret tagkabelstyring forbedrer også fremtidig inspektionseffektivitet.

Hvordan EPC-entreprenører kan reducere projektomkostninger med optimeret ballastmonteringsdesign

At reducere projektomkostningerne betyder ikke altid, at man skal købe det billigste monteringssystem.

I kommerciel tagterrasse giver ingeniøroptimering ofte større langsigtede besparelser end lave indledende indkøbspriser.

Reducerer installationstiden pr. MW

Installationshastigheden påvirker direkte EPC-rentabiliteten.

Et veldesignet fladt tags solcelleballastmonteringssystem kan reducere:

• Tag klargøringsarbejde
• Installationskompleksitet
• Vandtætte behandlingsprocedurer
• Arbejdskrav

Formonterede strukturelle komponenter forbedrer også implementeringseffektiviteten, især i store tagprojekter på lager.

For multi-MW kommercielle installationer kan selv beskedne installationseffektivitetsforbedringer skabe meningsfulde arbejdsbesparelser.

Lavere omkostninger til reparation af vandtætning

Tvister om taglækage er dyre ikke kun økonomisk, men også driftsmæssigt.

Eftersalgs vandtæt fejlfinding kan omfatte:

• Yderligere inspektioner på stedet
• Reparation af tagmembran
• Driftsafbrydelse
• Skader på kundeforhold

Ikke-gennemtrængende ballastsystemer hjælper med at reducere disse langsigtede forpligtelser betydeligt.

Forenklet logistik og containerladning

Moderne solcelleprojekter på taget fokuserer i stigende grad på logistikeffektivitet.

Optimeret strukturelt design kan reducere:

• Forsendelsesvolumen
• Container affaldsplads
• Materialehåndteringsproblemer
• Sorteringstid på stedet

For globale EPC-entreprenører, der administrerer internationale forsendelser, påvirker logistikoptimering direkte den overordnede projektomkostningskontrol.

Standardiseret komponentbeholdning

Distributører og EPC-virksomheder foretrækker systemer med høj komponentkompatibilitet, fordi standardiseret lagerbeholdning reducerer driftskompleksiteten.

Brug af universelle klemmer, skinner og strukturelt tilbehør på tværs af flere tagprojekter hjælper med at forenkle:

• Lagerstyring
• Reservedelslager
• Installatøruddannelse
• Fremtidig vedligeholdelsesstøtte

Dette er en af ​​grundene til, at modulære ballastmonteringssystemer fortsætter med at vinde popularitet i storstilet kommerciel udrulning.

Sådan vælger du en pålidelig producent af ballast solar montering

Ikke alle solcellemonteringsleverandører opererer på samme ingeniørniveau.

Nogle producenter konkurrerer hovedsageligt på prisen, mens andre fokuserer på langsigtet strukturel pålidelighed og EPC-projektstøtte.

For kommercielle tagprojekter bliver forskellen meget vigtig.

Evaluering af ingeniørevne

En professionel monteringsproducent bør levere mere end grundlæggende produkttegninger.

Teknisk supportfunktioner kan omfatte:

• Vindbelastningsberegninger
• Strukturanalyserapporter
• Projektspecifik ballastoptimering
• CAD layout tegninger
• BIM-kompatibilitet
• Anbefalinger til planlægning af dræning

Stærk ingeniørstøtte reducerer ofte projektrisikoen betydeligt under både design- og installationsfaser.

Produktionskvalitetsvurdering

Produktionskonsistens påvirker installationskvaliteten direkte.

Dårlig ekstruderingspræcision eller unøjagtig hulplacering kan skabe:

• Installationsforsinkelser
• Justeringsproblemer
• Befæstelsesproblemer
• Krav til feltændringer

Professionelle producenter opretholder normalt:

• Strenge ekstruderingstolerancer
• Overfladebehandlingsinspektion
• Befæstelseskvalitetsbekræftelse
• Materialesporbarhedssystemer

Supply Chain pålidelighed

Leveringssikkerhed betyder meget for kommerciel solcelle på taget.

Byggeplaner er ofte tæt koordineret med:

• Modul levering
• Inverter installation
• El-underleverandører
• Tagadgangsvinduer

Forsinket levering af monteringsstruktur kan påvirke hele EPC-skemaet.

På grund af dette vurderer mange internationale købere nu:

• Produktionskapacitet
• Stabilitet i gennemløbstid
• Eksporterfaring
• Emballagestandarder
• Containerladningsoptimering

Hvorfor EPC-leverandører foretrækker one-stop-leverandører

Ledelse af separate ingeniørfirmaer, producenter og logistikudbydere øger kommunikationskompleksiteten.

One-stop solcellemonteringsleverandører hjælper med at forenkle:

• Teknisk kommunikation
• Tekniske revisioner
• Koordinering af indkøb
• Forsendelsesstyring
• Support efter salg

For hurtige kommercielle tagprojekter kan integreret support forbedre eksekveringseffektiviteten væsentligt.

Hvorfor Global EPC Contractors vælger TopFence Solar Monteringssystemer

Efterhånden som solcelleprojekter på taget bliver større og mere teknisk krævende, foretrækker EPC-entreprenører i stigende grad leverandører, der kombinerer ingeniørevne med stabil produktionskvalitet.

TopFence fokuserer på kommercielle og industrielle fotovoltaiske monteringssystemer designet til virkelige installationsforhold snarere end rent teoretiske strukturelle modeller.

Ingeniørorienteret produktudvikling

Moderne tagprojekter kræver mere end standard monteringshardware.

TopFence ballast solar monteringssystemer er udviklet med vægt på:

• Installationseffektivitet
• Vindmodstandsoptimering
• Vandtæt tagbeskyttelse
• Strukturel stabilitet
• Langsigtet udendørs holdbarhed

Virksomheden optimerer løbende den aerodynamiske ydeevne for at hjælpe med at reducere unødvendig ballastbehov og samtidig opretholde projektsikkerheden.

Materialestandarder af høj kvalitet

TopFence-systemer bruger almindeligvis:

• AL6005-T5 aluminiumslegering
• SUS304 fastgørelsesanordninger i rustfrit stål
• Korrosionsbestandig overfladebehandling
• Strenge kvalitetskontrolprocedurer

Disse materialestandarder hjælper med at forbedre langsigtet pålidelighed i krævende tagmiljøer, herunder kystnære industriområder.

Tilpasset strukturteknisk support

Kommercielle tagprojekter følger sjældent identiske forhold.

TopFence yder projektorienteret ingeniørhjælp, herunder:

• Ballastoptimeringsanalyse
• Vindbelastningsberegninger
• CAD strukturelle layouts
• Planlægning af containerladning
• Installationsanbefalinger

Denne support hjælper EPC-entreprenører med at forbedre projekteffektiviteten og samtidig reducere installationsusikkerheden.

Global forsyningskapacitet til EPC og distributører

For distributører og store EPC-entreprenører betyder forsyningsstabilitet meget.

TopFence understøtter:

• Bulk kommercielle ordrer
• OEM/ODM samarbejde
• International projektlevering
• Optimerede emballageløsninger
• Storskala rooftop-implementeringsstøtte

Efterhånden som kommerciel tagsolenergi fortsætter med at ekspandere globalt, bliver ingeniørfokuserede monteringsløsninger stadig vigtigere for langsigtet projektsucces.

Ofte stillede spørgsmål — Fladt tags solcelleballastmonteringssystemer

Q1. Kan solpaneler installeres på et fladt tag uden at bore?

Ja. Et fladt tag solcelleballast monteringssystem gør det muligt at installere solcellemoduler uden at trænge ind i tagmembranen. Strukturen bruger ballastvægt og aerodynamisk stabilitet i stedet for ankerbolte.

Q2. Hvor meget ballastvægt kræves typisk?

Kravene til ballast varierer afhængigt af vindhastighed, bygningshøjde, tageksponering, hældningsvinkel og lokale tekniske standarder. Professionelle strukturelle beregninger er påkrævet for hvert projekt, fordi tagforholdene varierer betydeligt.

Q3. Er ballastmonteringssystemer sikre i tyfonområder?

Ballastsystemer af teknisk kvalitet kan fungere sikkert i områder med høj vind, når de er designet korrekt. Vindtunneloptimering, aerodynamiske deflektorer, kantzoneforstærkning og korrekte ballastberegninger er afgørende i tyfonudsatte områder.

Q4. Vil ballastsystemer beskadige tagmembraner?

Korrekt designede systemer bruger beskyttende EPDM-gummipuder for at reducere direkte tryk- og friktionsskader. Sammenlignet med penetrerende systemer giver ballaststrukturer generelt meget lavere vandtætningsrisiko.

Hvilke tagtyper er velegnede til ballast solar monteringssystemer?

Ballastsystemer bruges almindeligvis på:

• Beton flade tage
• TPO membrantage
• PVC-tage
• EPDM tage
• Bitumen flade tage

Der kræves dog altid en strukturel belastningsevaluering før installation.

Hvorfor bliver øst-vest-layouts mere populære?

East-West layouts forbedrer tagudnyttelsen, reducerer rækkeafstanden og sænker ofte ballastbehovet. For mange kommercielle hustage giver de bedre total energitæthed og forbedret projekt ROI.

Konklusion

Den kommercielle solcelleindustri på tagterrassen udvikler sig hurtigt, og forventningerne til monteringssystem ændrer sig i takt med det.

I dag betragtes et solcelleballastmonteringssystem med fladt tag ikke længere blot som et "borefrit alternativ." Det er blevet en omfattende ingeniørløsning med fokus på:

• Vandtæt tagbeskyttelse
• Installationseffektivitet
• Vindmodstandsoptimering
• Langsigtet strukturel pålidelighed
• Reduktion af livscyklusomkostninger

For EPC-entreprenører kan valg af det rigtige ballast-solreolsystem reducere projektrisikoen betydeligt, samtidig med at byggeriets effektivitet og kundetilfredshed forbedres.

For distributører og kommercielle bygningsejere giver monteringssystemer i teknisk kvalitet en stærkere langsigtet driftsstabilitet og lavere vedligeholdelseseksponering over hele solcelleprojektets livscyklus.

Efterhånden som udbredelsen af ​​solenergi på taget fortsætter med at udvide på tværs af fabrikker, lagre, logistikcentre og industrifaciliteter verden over, vil professionelt konstruerede ikke-gennemtrængende monteringssystemer spille en stadig vigtigere rolle i kommerciel solcelleinfrastruktur.

Har du brug for en ingeniør-grade ballast solar monteringsløsning til dit næste tag PV-projekt?

TopFence leverer skræddersyede ikke-gennemtrængende solcellemonteringsløsninger til globale EPC-entreprenører, distributører og kommercielle PV-udviklere.

Supporttjenester omfatter:

• Projektspecifik ballastoptimering
• Understøttelse af vindbelastningsberegning
• CAD layout tegninger
• OEM/ODM fremstilling
• Containerladningsoptimering
• Global logistikkoordinering
• Teknisk ingeniørrådgivning

Uanset om du planlægger en taginstallation på et lager, et industrielt solcelleprojekt på fabrikken eller en storstilet kommerciel PV-udrulning, kan valget af en pålidelig ingeniørpartner gøre en væsentlig forskel i den langsigtede projektydelse.
