Forstærkning af PV-hegn med høj vind i området: Teknisk vejledning til EPC-entreprenører og -installatører

Strukturelle forstærkningsløsninger til højvinds PV-hegnsystemer

Forstærkede aluminiumslegeringsstrukturer vs traditionelt stål

Materialevalg er en af ​​de mest kritiske beslutninger iPV hegn forstærkning, især i høj vind og korrosive miljøer. Traditionelle galvaniserede stålkonstruktioner, selvom de er omkostningseffektive på kort sigt, lider ofte af accelereret nedbrydning i kystnære eller fugtige områder. I modsætning hertil tilbyder højstyrke aluminiumslegeringssystemer en overlegen balance mellem vægt, korrosionsbestandighed og strukturel ydeevne.

Fra et ingeniørmæssigt perspektiv giver aluminiumslegering (typisk 6005-T5 eller 6063-T6) fremragende trækstyrke, mens den reducerer egenbelastningen på fundamentet markant. Denne vægtreduktion forbedrer direkte installationseffektiviteten og reducerer transportomkostningerne - vigtige overvejelser for EPC-entreprenører, der håndterer storskala-implementeringer.

Når parret medSUS304 fastgørelsesanordninger i rustfrit stål, danner aluminiumsstrukturer et korrosionsbestandigt system, der er i stand til at modstå saltsprøjtemiljøer, der overstiger 720 timer. Sammenlignet med varmgalvaniseret (HDG) stål, som kan udvikle belægningsfejl over tid, sikrer denne kombination langtidsholdbarhed med minimal vedligeholdelse.

Optimeret stolpedesign til vindmodstand

Hegnspæle fungerer som de primære bærende komponenter i ethvert solar hegnssystem. I områder med kraftig vind er utilstrækkeligt stolpedesign en af ​​de førende årsager til strukturelle fejl. Forstærkede PV-hegnsystemer kræver stolper med øget vægtykkelse, typisk ≥2,0 mm, for at modstå bøjning og bøjning under sidevindbelastninger.

Lige så vigtigt erindstøbningsdybde. Til de fleste applikationer med høj vind anbefales en minimumsdybde på 800 mm, selvom denne kan øges afhængigt af jordbundsforhold og vindklasse. Dybere indstøbning øger modstanden mod væltende momenter og løftekræfter.

Avancerede designs kan også indeholde:

• Hatteformede eller C-formede stolpeprofiler for forbedret inertimoment
• Forstærkede bundplader til betonmonterede systemer
• Anti-rotationsfunktioner for at forhindre vridningsustabilitet

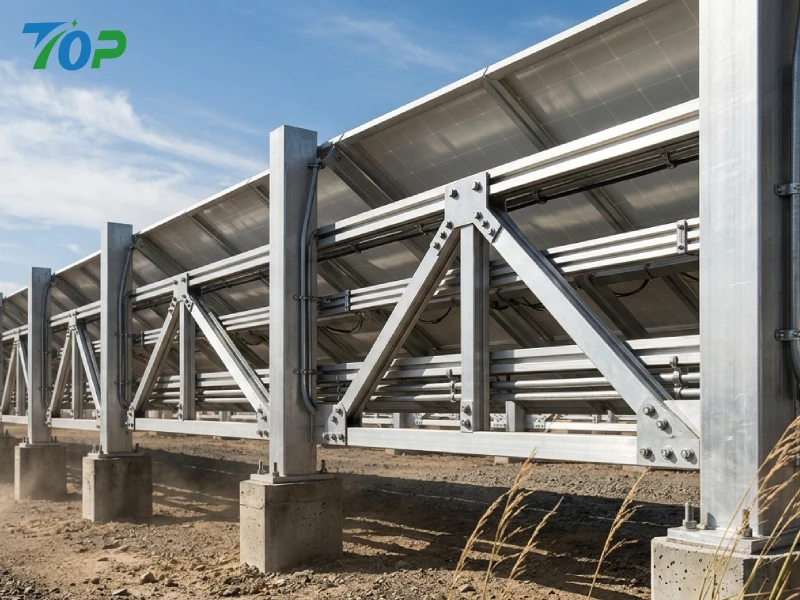

Tværafstivnings- og trekantet forstærkningsdesign

En af de mest effektive måder at forbedre strukturel stivhed ivindafvisende PV-hegnsystemerer gennem krydsafstivning. Ved at indføre diagonale elementer kan belastninger omfordeles på tværs af flere strukturelle elementer, hvilket signifikant reducerer spændingskoncentrationer ved kritiske نقاط.

Trekantet forstærkningsgeometri er særligt effektiv, fordi den omdanner bøjningskræfter til aksiale kræfter, som materialer kan modstå mere effektivt. Denne designtilgang minimerer deformation under vindtryk og forbedrer den overordnede systemstabilitet.

For EPC-entreprenører kan inkorporering af præ-konstruerede afstivningsmoduler også strømline installationen, hvilket reducerer fabrikationstiden på stedet, samtidig med at den tekniske nøjagtighed bevares.

Højstyrke befæstelser og spændesystemer

Befæstelseselementer overses ofte, men alligevel spiller de en afgørende rolle i at opretholde den strukturelle integritet under dynamiske vindbelastninger. I applikationer med kraftig vind skal alle bolte, møtrikker og klemmer være lavet afSUS304 eller SUS316 rustfrit stålfor at sikre både styrke og korrosionsbestandighed.

Momentstyring er lige så vigtig. Underspændte bolte kan løsne sig over tid, mens overspændte fastgørelseselementer kan opleve materialetræthed. Implementering af momentstyret installation – typisk ved hjælp af kalibrerede momentnøgler – sikrer ensartet forspænding på tværs af alle forbindelser.

Anbefalet praksis omfatter:

• Brug af anti-løsne skiver eller låsemøtrikker
• Påføring af gevindlåsende forbindelser i kritiske forbindelser
• Udførelse af drejningsmomentverifikation efter installation

Aerodynamisk optimering

Ud over strukturel forstærkning spiller aerodynamisk design en nøglerolle i at reducere vindbelastninger. Solide hegnspaneler kan skabe betydelig vindmodstand, hvilket fører til højere belastning på strukturelle komponenter. Derimod tillader optimerede design delvis luftstrøm, hvilket reducerer den samlede belastning.

Effektive strategier omfatter:

• Introduktion af kontrolleret afstand mellem paneler
• Brug af perforerede eller mesh-backed hegnsystemer
• Justering af panelets hældningsvinkler for at minimere trækkoefficienter

Disse designoptimeringer forbedrer ikke kun den strukturelle ydeevne, men reducerer også materialekravene, hvilket bidrager til bedre omkostningseffektivitet og forbedret ROI.

Funderingsteknik for PV hegnsstabilitet i områder med kraftig vind

Sammenligning af jordmontering vs betonfundament

Valget mellem drevne jordstolper og betonfundamenter har direkte indflydelse på systemets stabilitet og installationshastighed. Jordmonterede systemer er hurtigere at installere og mere omkostningseffektive under egnede jordbundsforhold, men kan tilbyde begrænset modstand i ekstremt vindstærke zoner.

Selv om betonfundamenter er mere arbejdskrævende, giver de overlegen bæreevne og anbefales til:

• Kystområder med høj vindeksponering
• Blød eller sandet jord med lav bæreevne
• Projekter, der kræver langsigtet strukturel pålidelighed

Påvirkning af jordbundsforhold (sand, ler, stenet terræn)

Jordens egenskaber har direkte indflydelse på fundamentets ydeevne. Sandjord, for eksempel, giver dårlig sideværts modstand og kan kræve dybere indstøbning eller større betonfod. Lerjord kan give bedre sammenhæng, men kan være modtagelig for vand-induceret ekspansion og sammentrækning.

Klippefyldt terræn, der tilbyder høj bæreevne, giver installationsudfordringer, der kan kræve specialiseret boreudstyr. For EPC-entreprenører er det afgørende at udføre geotekniske undersøgelser før installation for at vælge det passende fundamentdesign.

Anbefalet fundamentdybde og diameter efter vindklasse

Fundamentdesign skal tilpasses lokale vindklassifikationer. Som en generel retningslinje:

• Moderat vindzoner: 600–800 mm indstøbningsdybde
• Højvindszoner: 800–1200 mm indstøbningsdybde
• Ekstreme vindzoner (tilbøjelige til tyfon): ≥1200 mm med armeret beton

Fundamentdiameteren bør også øges proportionalt for at modstå løftekræfter, især i blød jord.

Anti-løft designteknikker

Opløftningskræfter genereret af kraftig vind kan kompromittere selv veldesignede strukturer, hvis de ikke håndteres korrekt. Effektive anti-opløftningsstrategier omfatter:

• Brug af ankerbolte indlejret i betonfundamenter
• Inkorporerer forstørrede fodbaser for at øge modstanden
• Tilføjelse af jordankre eller spiralformede pæle for yderligere stabilitet

Disse foranstaltninger er særligt vigtige i kyst- og tyfonudsatte områder, hvor vertikale vindkræfter kan være lige så kritiske som sidebelastninger.

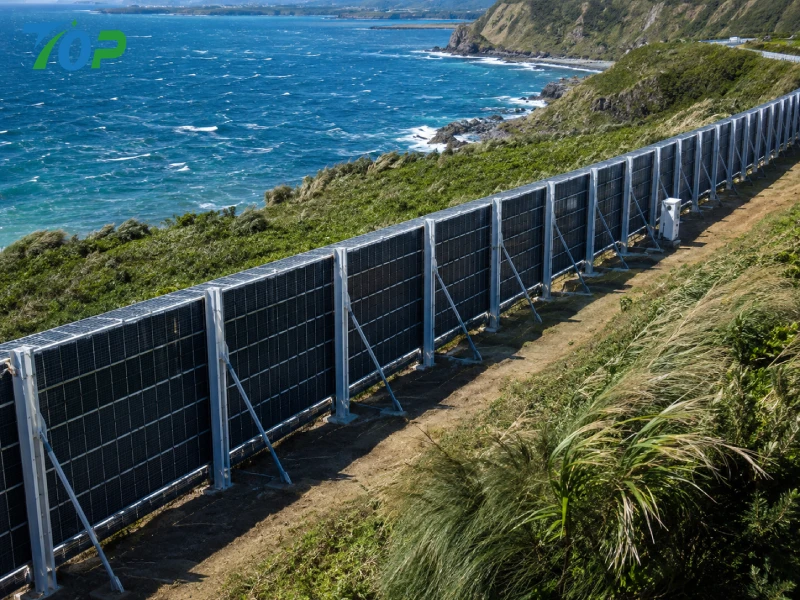

Vandtætning og anti-korrosionsdesign i kystnære miljøer med høj vind

Saltspraymodstand (≥720h teststandard)

I kystnære miljøer er korrosion en primær faktor, der påvirker systemets levetid. Høj kvalitetPV hegnsforstærkningssystemerskal bestå saltsprayteststandarder på mindst 720 timer for at sikre langtidsholdbarhed.

Dette modstandsniveau er afgørende for at forhindre strukturel nedbrydning og opretholde mekanisk ydeevne over tid.

Materialevalg: SUS304 vs SUS316 vs HDG Steel

Materialevalg påvirker korrosionsbestandigheden væsentligt:

• SUS304:Standardoption med fremragende korrosionsbestandighed til de fleste miljøer
• SUS316:Forbedret modstandsdygtighed for stærkt korrosive kyst- eller industriområder
• HDG stål:Lavere omkostninger, men reduceret holdbarhed under salttunge forhold

For B2B-købere sikrer valg af det passende materiale en optimal balance mellem omkostninger og ydeevne.

EPDM-tætning og mekanisk kompressionsdesign

Vandindtrængen kan kompromittere både strukturelle komponenter og elektriske systemer. EPDM gummitætning kombineret med mekanisk kompression giver pålidelig vandtætning til tilslutningspunkter og monteringsgrænseflader.

Dette design sikrer langsigtet tætningsydelse selv under termisk ekspansion og sammentrækning.

Langsigtet holdbarhed vs vedligeholdelsesomkostninger

Mens materialer og forstærkningsstrategier af højere kvalitet kan øge omkostningerne i forvejen, reducerer de vedligeholdelseshyppigheden og udskiftningsbehovet markant. For EPC-entreprenører og -distributører betyder dette lavere livscyklusomkostninger og forbedret projektrentabilitet.

I sidste ende investerer i robustPV hegn forstærkningløsninger er en strategisk beslutning, der forbedrer systemets pålidelighed, minimerer risikoen og leverer overlegen ROI i miljøer med kraftig vind.

Optimering af installationseffektivitet for EPC-entreprenører

Formonterede komponenter for at reducere arbejdskraft på stedet

I højvindsregionsprojekter handler installationseffektivitet ikke kun om hastighed – det påvirker direkte projektomkostninger, arbejdskraftallokering og risikoeksponering. En af de mest effektive strategier til at forbedre effektiviteten iPV hegn forstærkningsystemer er brugen af ​​færdigmonterede komponenter. Ved at flytte komplekse montageprocesser fra byggepladsen til fabrikken kan EPC-entreprenører reducere arbejdstiden på stedet betydeligt og minimere menneskelige fejl.

Formonterede moduler omfatter typiskforborede aluminiumsskinner, integrerede klemmer, og forudkonfigurerede postforbindelser. Denne tilgang sikrer ensartet kvalitetskontrol og giver installationsteams mulighed for at fokusere på positionering og forankring frem for komponentfremstilling.

For store projekter betyder dette:

• Reduceret installationstid med 20-40 %
• Mindre afhængighed af højt kvalificeret arbejdskraft
• Forbedret installationskonsistens på tværs af flere steder

Modulært hegnsdesign for hurtigere implementering

Modulært design er en vigtig forudsætning for skalerbare solhegn. I forstærkede fotovoltaiske hegnssystemer gør modularitet det muligt at bruge standardiserede komponenter på tværs af forskellige projekter, hvilket forbedrer lagerstyring og reducerer indkøbskompleksiteten.

Hvert modul består typisk af:

• Standardiserede paneldimensioner
• Ensartede monteringsgrænseflader
• Udskiftelige strukturelle komponenter

Denne designfilosofi fremskynder ikke kun installationen, men forenkler også vedligeholdelse og fremtidige opgraderinger. For distributører forbedrer modulære systemer SKU-standardisering, hvilket gør masseindkøb mere effektivt og omkostningseffektivt.

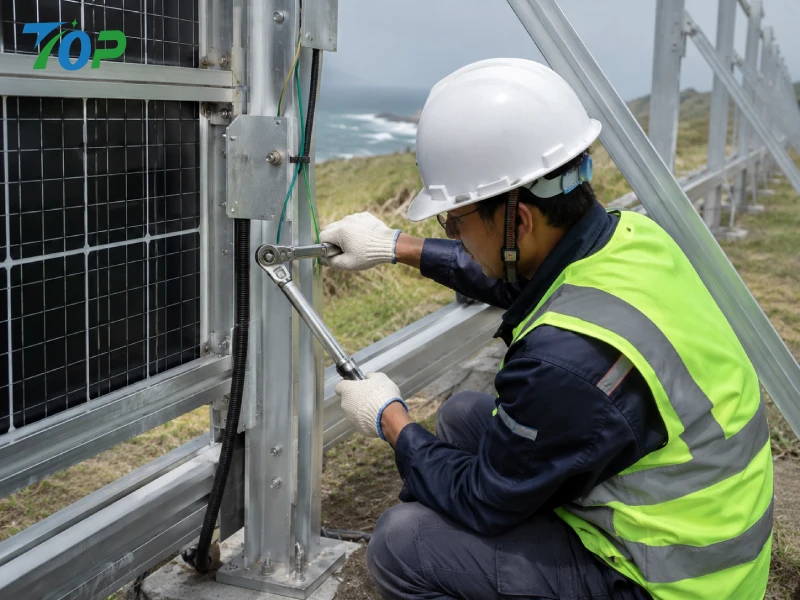

Momentstyret installationsarbejdsgang

I applikationer med kraftig vind er forkert fastgørelse en af ​​de mest almindelige årsager til systemfejl. Implementering af et drejningsmomentstyret installationsworkflow er afgørende for at sikre strukturel integritet og langsigtet pålidelighed.

Bedste praksis omfatter:

• Brug af kalibrerede momentnøgler til alle kritiske forbindelser
• Definition af drejningsmomentspecifikationer baseret på materialetype og boltstørrelse
• Registrering af momentværdier som en del af kvalitetssikringsdokumentation

Dette niveau af proceskontrol er særligt vigtigt for projekter, der kræver certificering eller tredjepartsinspektion, da det giver sporbarhed og sikrer overholdelse af tekniske standarder.

Almindelige installationsfejl, der skal undgås i områder med kraftig vind

Selv med materialer af høj kvalitet kan forkert installation kompromittere effektiviteten afPV hegn forstærkning. Almindelige fejl omfatter:

• Utilstrækkelig efterindstøbningsdybde
• Ignorerer jordvariation på tværs af stedet
• Inkonsekvent drejningsmomentpåføring på fastgørelseselementer
• Forkert justering fører til ujævn belastningsfordeling

At undgå disse problemer kræver en kombination af ordentlig træning, standardiserede procedurer og supervision på stedet. For EPC-entreprenører kan investering i installatøruddannelse reducere omarbejdelse og garantikrav betydeligt.

Sammenligning: Standard PV-hegn vs forstærkede højvinds-PV-hegnsystemer

Sammenligning af strukturel styrke

Standard PV-hegnsystemer er typisk designet til moderate miljøforhold og tager muligvis ikke højde for ekstreme vindbelastninger. I modsætning hertil er forstærkede systemer konstrueret med højere sikkerhedsmargener, tykkere materialer og optimeret strukturel geometri.

Dette resulterer i væsentligt forbedret modstand mod bøjning, opløftning og træthed under cykliske vindbelastninger.

Sammenligning af installationstid

Selvom forstærkede systemer kan virke mere komplekse, resulterer deres modulære og præmonterede design ofte i hurtigere installationstider sammenlignet med traditionelle systemer, der kræver omfattende justeringer på stedet.

For EPC-entreprenører betyder dette kortere projekttidsplaner og reducerede arbejdsomkostninger.

Livscyklusomkostninger (LCOE-påvirkning)

Fra et finansielt perspektiv har valget mellem standard- og forstærkede systemer en direkte indvirkning på de udjævnede energiomkostninger (LCOE). Selvom forstærkede systemer involverer højere initialinvesteringer, tilbyder de:

• Lavere vedligeholdelsesomkostninger
• Reduceret nedetid
• Længere systemlevetid

Disse faktorer bidrager til en mere forudsigelig og gunstig ROI over projektets livscyklus.

Vedligeholdelsesfrekvens og fejlfrekvens

Standardsystemer i områder med kraftig vind kræver ofte hyppige inspektioner og reparationer, hvilket øger driftsomkostningerne. Forstærkede PV-hegnsystemer er på den anden side designet til holdbarhed, hvilket resulterer i lavere fejlfrekvenser og reduceret vedligeholdelsesfrekvens.

Denne pålidelighed er især vigtig for projekter i forsyningsskala, hvor nedetid kan føre til betydelige indtægtstab.

Professionelle installationsanbefalinger til højvinds PV-hegnprojekter

Vellykket implementering afPV hegn forstærkningsystemer i højvindsmiljøer kræver en kombination af ingeniørmæssig præcision og praktisk installationsekspertise. Baseret på industriens bedste praksis bør EPC-entreprenører vedtage følgende anbefalinger:

• Udfør detaljerede stedspecifikke vindbelastningsvurderinger før design
• Vælg certificerede materialer såsom SUS304/SUS316 rustfrit stål og TUV-testede komponenter
• Sørg for korrekt fundamentdesign baseret på jord- og vindforhold
• Implementer momentkontrollerede installationsprocesser
• Udfør strukturelle inspektioner og kvalitetstjek efter installation

Tips:For komplekse højvindsprojekter kan partnerskab med en erfaren producent reducere ingeniørrisikoen betydeligt. Kontakt vores tekniske team for skræddersyet designsupport, strukturelle beregninger og projektspecifikke optimeringsløsninger.

Overvejelser om masseindkøb for distributører og EPC-købere

Standardisering og lagerkompatibilitet

For distributører og store EPC-virksomheder er produktstandardisering afgørende for effektiv lagerstyring. ModulærtPV hegn forstærkningsystemer med udskiftelige komponenter muliggør bedre lagerstyring og reducerer behovet for projektspecifik tilpasning.

Certificeringskrav (TUV, ISO, materialesporbarhed)

Certificering spiller en afgørende rolle for at sikre produktkvalitet og overholdelse. Købere bør prioritere leverandører, der leverer:

• TUV-certificering for strukturelle komponenter
• ISO-certificerede fremstillingsprocesser
• Fuld materiale sporbarhed dokumentation

Disse certificeringer sikrer ikke kun pålidelighed, men letter også projektgodkendelser og finansiering.

Omkostningsoptimering i storskala indkøb

Masseindkøb giver betydelige omkostningsfordele, men det kræver omhyggelig planlægning. Nøglestrategier omfatter:

• Konsoliderer ordrer for at opnå mængderabatter
• Valg af standardiserede komponenter for at reducere SKU-kompleksiteten
• Koordinering af logistik for at minimere transportomkostninger

Logistik og emballage til store projekter

Effektiv emballering og logistik er afgørende for at beskytte materialer under transport og sikre problemfri håndtering på stedet. Leverandører af høj kvalitet leverer optimerede emballageløsninger, der reducerer skadesrisikoen og forbedrer aflæsningseffektiviteten.

Hvorfor vælge TOPFENCE Solar som din producent af PV-hegn

Som en specialiseret producent i solcellemonterings- og hegnssystemer leverer TOPFENCE SOLAR konstruerede løsninger skræddersyet til miljøer med kraftig vind. Med avanceret aluminiumsekstruderingsteknologi og præcisionsfremstillingskapaciteter leverer virksomheden højtydende systemer designet til holdbarhed og effektivitet.

Nøglefordele omfatter:

• Fuldstændig produktportefølje til forskellige projektbehov
• Dokumenteret ydeevne i kyst- og højvindsinstallationer
• Stærke R&D-kapaciteter med patenterede strukturelle designs
• Pålidelig global forsyningskæde til store EPC-projekter

Ved at kombinere ingeniørekspertise med fremragende fremstilling, støtter TOPFENCE Solar EPC-entreprenører og -distributører med at levere pålidelige solenergiprojekter med høj ROI.

FAQ: Design og indkøb af højvinds PV-hegn

Q1 Hvilken vindhastighed kan forstærkede PV-hegn modstå?

Afhængigt af design og materialer kan forstærkede systemer modstå vindhastigheder på over 40-60 m/s, når de er konstrueret og installeret korrekt.

Q2 Er aluminium stærkt nok til miljøer med kraftig vind?

Ja. Højkvalitets aluminiumslegeringer giver fremragende styrke-til-vægt-forhold og kan, når de er designet korrekt, overgå traditionelt stål i mange applikationer.

Q3 Hvor dybt skal hegnspæle monteres?

Typisk 800–1200 mm, afhængig af jordbundsforhold og vindbelastningskrav.

Q4 Hvilke certificeringer skal jeg kræve fra leverandører?

Se efter TUV-certificering, ISO-produktionsstandarder og materialesporbarhedsdokumentation.

Q5 Hvordan reducerer man installationstiden uden at gå på kompromis med sikkerheden?

Brug modulære, præmonterede systemer og implementer standardiserede installationsprocedurer med momentstyring.

Q6 Hvad er den typiske levetid i kystnære miljøer?

Med korrekte materialer og forstærkning kan systemer holde 20-25 år eller mere med minimal vedligeholdelse.

Q7 Kan forstærkede PV-hegn reducere vedligeholdelsesomkostningerne?

Ja. Forbedret holdbarhed og strukturel stabilitet reducerer betydeligt behovet for reparationer og inspektioner.

Q8 Hvordan vælger man mellem SUS304 og SUS316 materialer?

SUS304 er velegnet til de fleste miljøer, mens SUS316 anbefales til stærkt ætsende kyst- eller industriområder.

Konklusion: Teknisk pålidelighed driver langsigtet ROI

I områder med kraftig vind,PV hegn forstærkninger ikke blot en designforbedring – det er et grundlæggende krav for at sikre systemsikkerhed, holdbarhed og økonomisk ydeevne. Ved at integrere avancerede materialer, optimeret strukturelt design og præcis installationspraksis kan EPC-entreprenører reducere risikoen betydeligt og forbedre projektresultaterne.

I sidste ende afhænger succesen af ​​ethvert solar hegnsprojekt af en holistisk tilgang, der balancerer ingeniørmæssig stringens med praktisk effektivitet. Investering i forstærkede systemer i dag sikrer stabil ydeevne, lavere livscyklusomkostninger og stærkere afkast i de kommende år.
