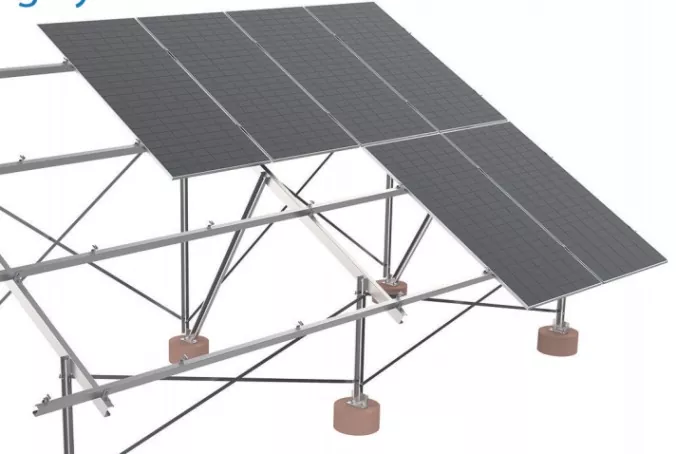

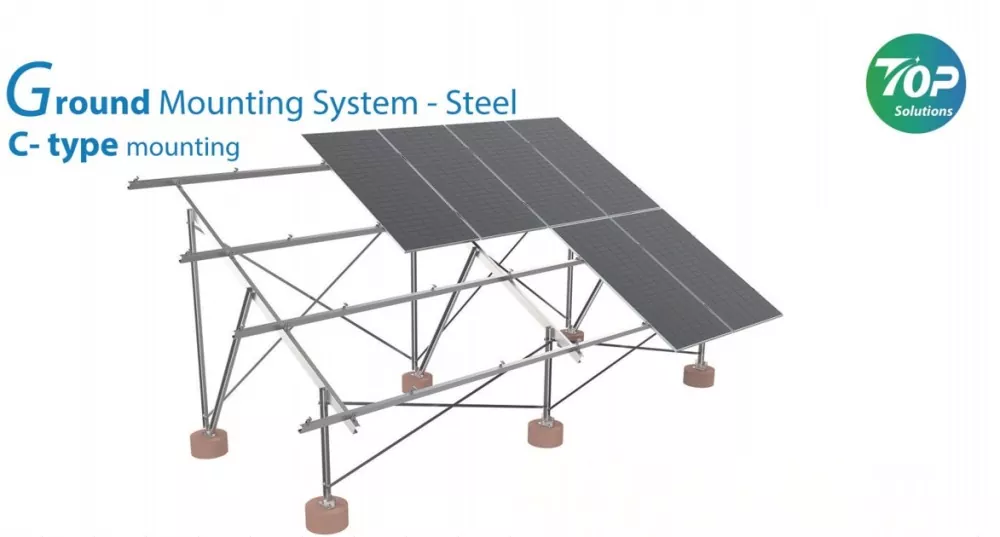

Solarpanel jordmonteret rack

For at få et højstyrke og let solcelle-monteringsstativ til dit jordsystem, kan du kontakte Topfencesolar og lade os være din leverandør af dette C-formede solcelle-jordmonteringsstativ.

Dette jordmonteringssystem af høj kvalitet vil reducere vægten af ​​hele støttesystemet inklusive solpaneler og samtidig sikre tilstrækkelig bæreevne. Dens lettere beslag er meget praktiske at bære under transport og installation. Den anden gode fordel er, at den reducerer fundamentets bærende krav.

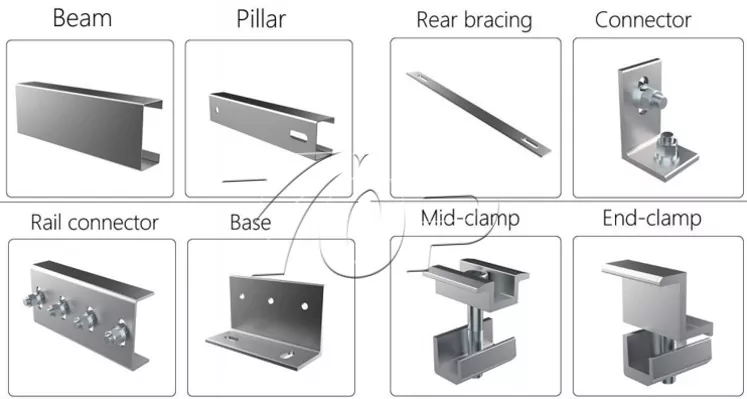

Komponenter:

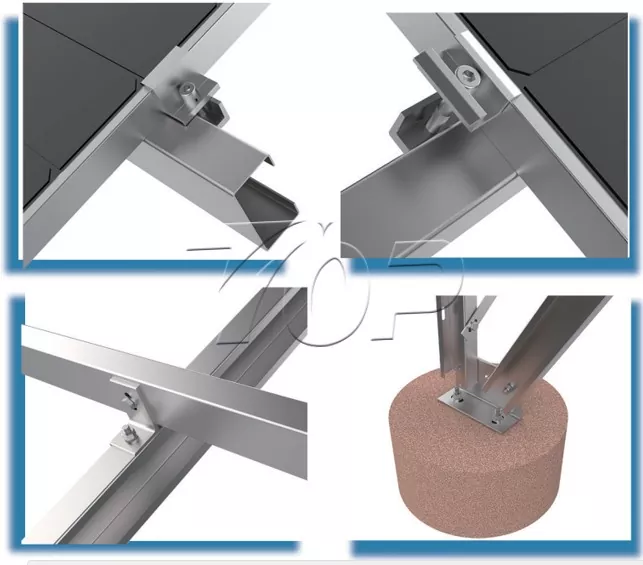

Detaljer om strukturforbindelsesdel

Installationstrin:

1 Forberedelse til installation

Kontrol af stedet: Tjek jordens planhed og jordtypen (ankerskruer eller betonfundamenter anbefales).

2 Installationsprocedure

Fundamentfiksering:

Hvis der anvendes betonbund: hæld betonpiller med en dybde på mindst 80 cm og indsæt støttebasebolte.

Hvis du bruger ankerskruer (anbefales): Skru skruerne ned i jorden til den beregnede dybde (normalt 1,2-2m).

Støttesamling:

Fastgør den C-formede stålsøjle lodret på fundamentet og spænd den med bolte.

Installer tværgående støttebjælker og diagonale afstivere for at sikre, at solpanelets jordmonterede stativstruktur er i vater (kalibrer med et vaterpas).

Monter solpaneler:

Solcellejordpanelerne placeres på bjælken og fastgøres med klemmebeslag i aluminiumslegering for at sikre ensartet afstand (anbefalet afstand ≥10 cm til varmeafledning).

Fordele:

Højstyrkemateriale: Varmgalvaniseret stål (HDG) eller anodiseret aluminium giver fremragende korrosionsbestandighed og strukturel styrke med en levetid på mere end 25 år.

Modulært design: Solarpanel jordmonteret stativ understøtter hurtig montering og justering, kompatibel med en række forskellige solpanelstørrelser.

Vindmodstand: Gennem optimeret jordmonteret solar rack strukturelt design og fundament fiksering, kan det modstå vindhastigheder over 60 m/s, velegnet til områder med højt vindtryk.

Fleksibel installationsvinkel: Understøt fast hældningsvinkel (15°-60°) eller sæsonbestemt vinkeljustering for at maksimere energiproduktionseffektiviteten.

Lav vedligeholdelse: intet behov for betonfundament, reducere konstruktionsforurening, lave vedligeholdelsesomkostninger.
