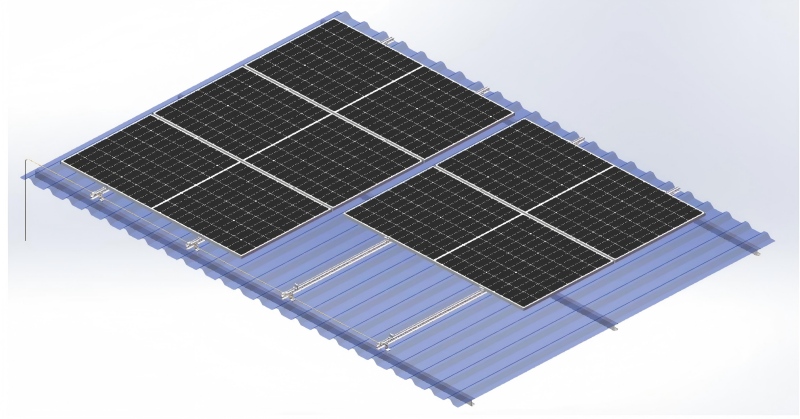

Hvordan monterer man et solpanel på taget?

2025-10-27 0 Efterlad mig en besked

Installation af et solcelleanlæg kan give rigtig mange fordele, såsom at spare på elregningen eller endda helt give afkald på dem.

For at nyde solenergiens mange bekvemmeligheder er installationen på taget den mest omkostningseffektive mulighed først.

Vejledningen til montering af et solpanel på taget

Fra de nødvendige komponenter og materialer til de bedste installationssteder og trin-for-trin betjeningsinstruktioner, kan du finde alle de oplysninger, du behøver at vide her. Tag den faste installationskomponent medL-fødderog styreskinner som eksempel. De komponenter, der kræves til installation af faste solpaneler, afhænger i høj grad af producenten, men de er mere eller mindre ens for enhver installationsmetode for solpaneler. Et komplet sæt inkluderer komponenter, inverterkabler, MC4-stik, L-stifter + styreskinner, beslag af aluminiumslegering osv., og vigtigst af alt, byggeværktøj. I denne type installationssystem skal du bore huller i forbindelsesdelene og fastgøre dem på installationsstyreskinnerne for at sikre, at hele strukturen er solidt installeret på taget. Et sæt monteringssæt til støttebeslag kan godt opfylde dette installationskrav. Andre installationsmetoder omfatter boltinstallation og trykblokinstallation. Udover disse skal du også klargøre følgende værktøjer: • Skruenøgle • firkantet • vandtæt presenning mv.

Denne sag bruger aluminiumsmaterialer med L-formede fødder og styreskinner. Dette materiale har høj styrke, lav vægt og korrosionsbestandighed. Aluminiumsmaterialer er lette at forarbejde til hjørnematerialer, som egner sig til almindeligt værktøj og folk, der ikke er så professionelle. Derudover er aluminium kompatibel med rammerne på de fleste solpaneler, så familier kan installere dem selv uden at skulle ringe til fagfolk.

Følgende er de detaljerede installationstrin:

Læs venligst hele denne manual omhyggeligt, inden du installerer dit tagsolcelleanlæg.

*Strengt at følge installationsvejledningen for L-fødder tagmonteringsløsningen vil opfylde de strukturelle krav til produktet og overholde relevante standarder. Under installationen skal du sørge for at overholde relevante sikkerhedsforskrifter og være opmærksom på de relevante regionale regler.

Installatører skal overholde følgende normer.

1. Overhold alle gældende lokale eller nationale byggeregler, inklusive enhver, der kan erstatte denne manual;

2. Sørg for, at produkter såsom beslag er egnede til specifikke installationer og installationsmiljøer;

3. Brug venligst tilbehøret leveret af vores virksomhed og de installationsværktøjer, du medbringer. (Vores virksomhed påtager sig intet ansvar for byggeri ved brug af erstatningstilbehør);

4. Sådan genbruges: Følg de lokale regler;

5. Driftsbemanding: Sørg for ikke mindre end to professionelle solpanelinstallatører;

6. Sikre, at installationen af elektrisk relateret udstyr udføres af professionelle elektrikere;

7. Sørg for sikker installation af elektriske komponenter i solcellepanelet.

Hovedtræk

en. Anvendes hovedsageligt til stigeformede farvede ståltegltage understøttet af træbjælker eller stålbjælker

b. Letvægtsdesign, holdbart og smukt, nemt at samle og hurtigt at installere

c. Velegnet til alle slags indrammede og rammeløse solpanelinstallationer på markedet

d. Komponenter er formonteret på fabrikken og rimeligt pakket for at spare tid til installation på stedet

1. Beskrivelse

Dette system bruger tilbehør af aluminiumslegering,aluminiumsskinnerog rustfri stålbolte, og er velegnet til stigeformede farvede ståltegltage understøttet af træbjælker eller stålbjælker.

Før du installerer systemet, bedes du læse følgende installationsvejledning omhyggeligt. Og overhold venligst lokale love under installationen.

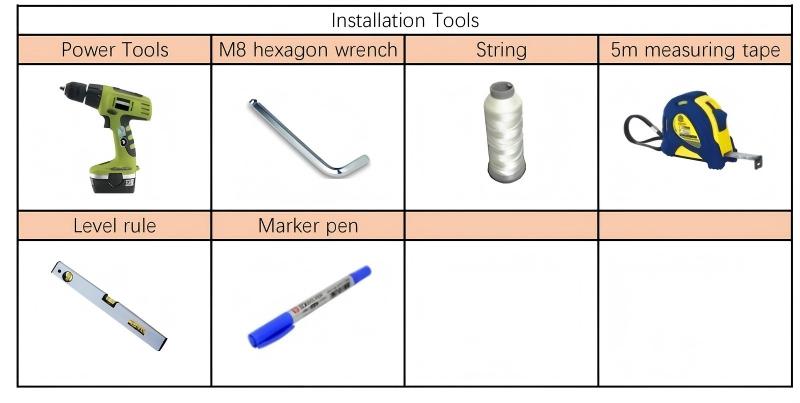

2. Installationsværktøjer

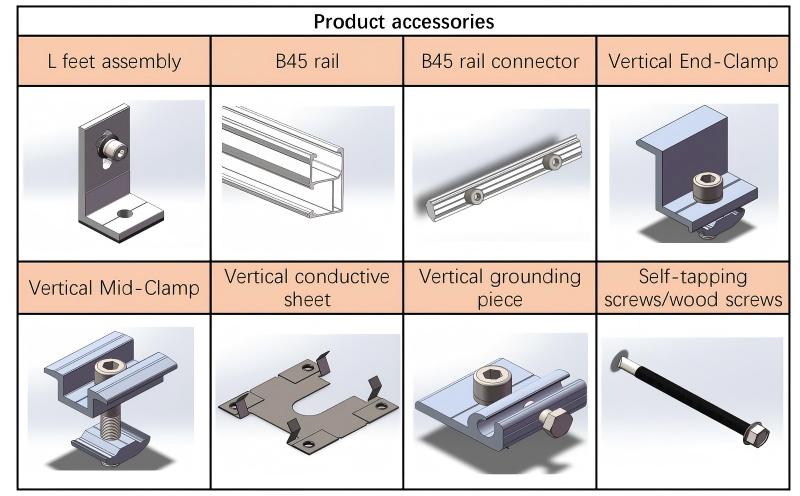

3. Produkttilbehør

Product Accessories

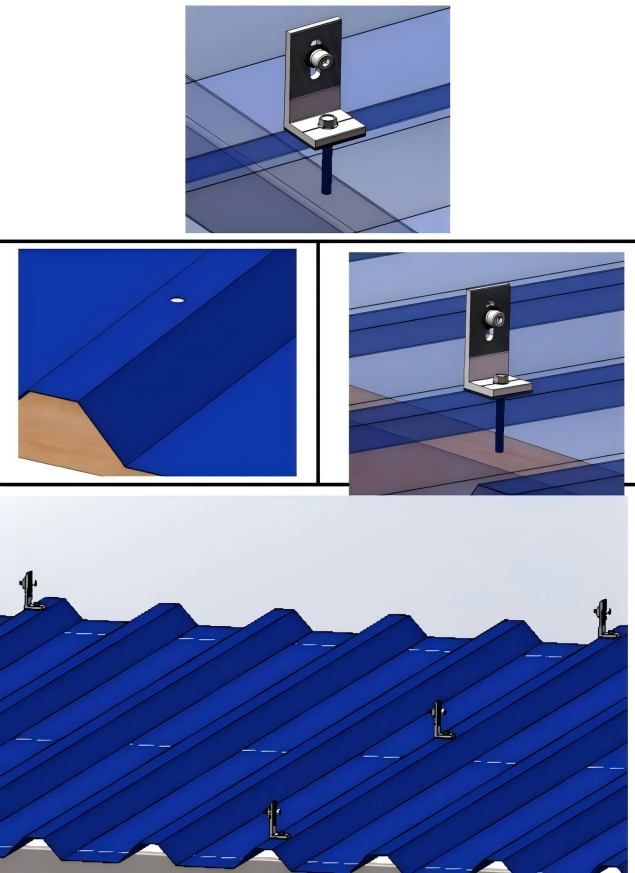

4.1 Montering af L-foden

Afhængigt af støttebjælkens materiale skal du bruge selvborende skruer (støttebjælken er en stålbjælke) eller træskruer (støttebjælken er en træbjælke) til at installere og fastgøre L-fødderne i toppen af den trapezformede stålflise.

PS: Hvis rillerne, der understøtter de trapezformede stålfliser, er lavet af træbjælker, er det nødvendigt at bruge et boreværktøj til at bore et lille hul på φ6mm i de farvede stålfliser på forhånd for at lette isætningen af træskruer.

Arranger i henhold til tegningen og installer de resterende L-fødder ved hjælp af ovenstående metode.

Installing the L-foot

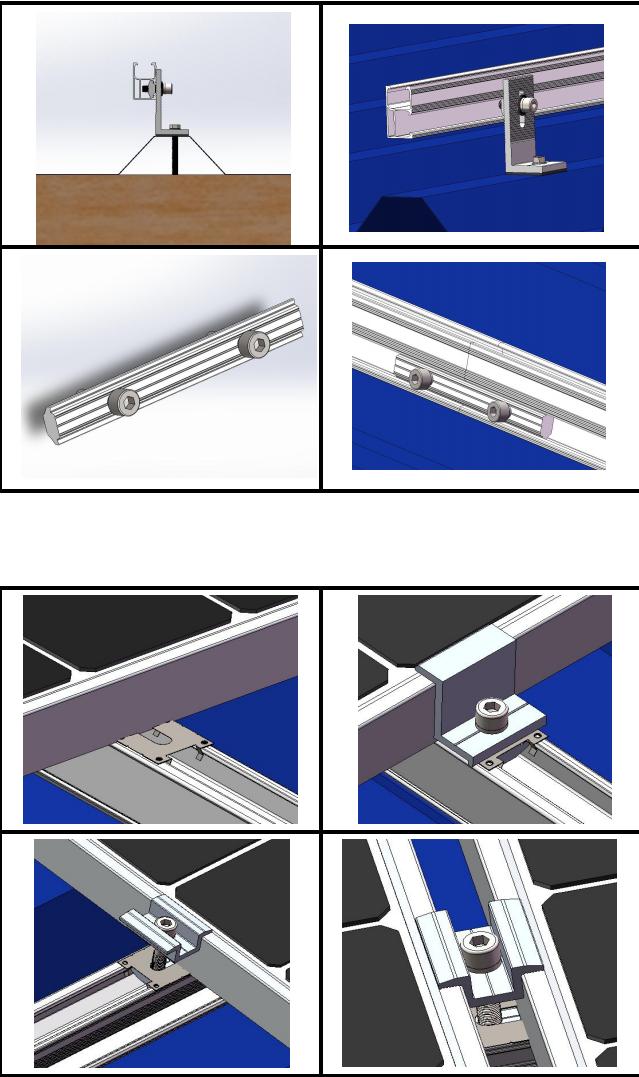

4.2 Installation af B45-skinne

Juster retningen af den bølgede overflade på B45-skinnen for at flugte den med den bølgede overflade på den allerede installerede og faste L-fodkomponent, og brug en M8-sekskantnøgle til at stramme den sekskantede bolt på krogen for at låse skinnen.

Installer skinneforbindelsen i skinneforbindelsespositionen, og brug en M8 sekskantnøgle til at stramme de sekskantede bolte på skinneforbindelsen for at låse samlingerne i begge ender.

Installing B45 rail

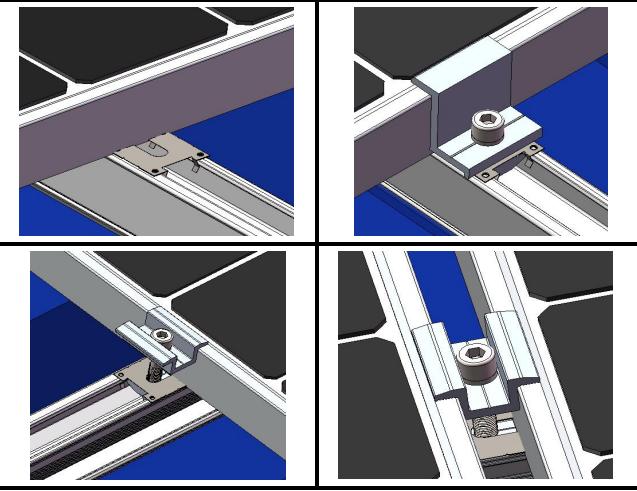

4.3 Installation af solpaneler

Placer solpanelet på skinnen, juster positionen af endesamlingen og fastgør den med endeklemmen (hvis udstyret med en ledende plade, tryk den ledende plade ind i skinnespalten, juster positionen og pres den ene ende af den ledende plade med solpanelets metalramme).

Efter at have justeret positionen af det midterste solpanel, fastgør det medMidtklemme(hvis udstyret med en ledende plade, tryk den ledende plade ind i skinnespalten, og efter at have justeret positionen, brug metalrammerne på solpanelerne på begge sider til at presse de to ender af den ledende plade)
