Tegltag Krog Monteringssystem

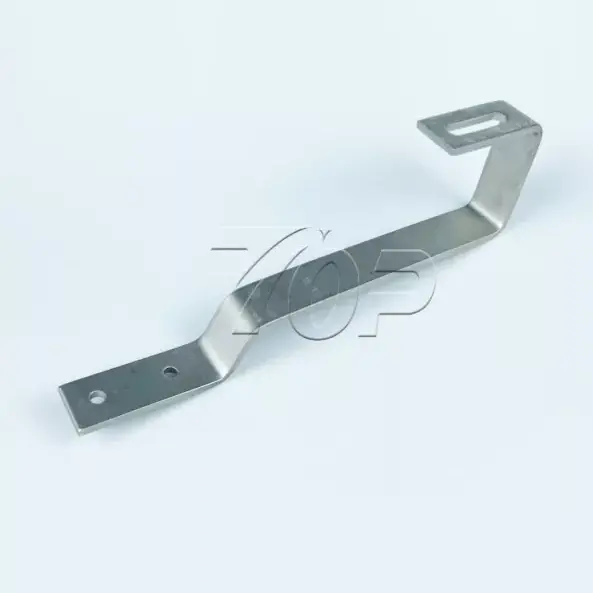

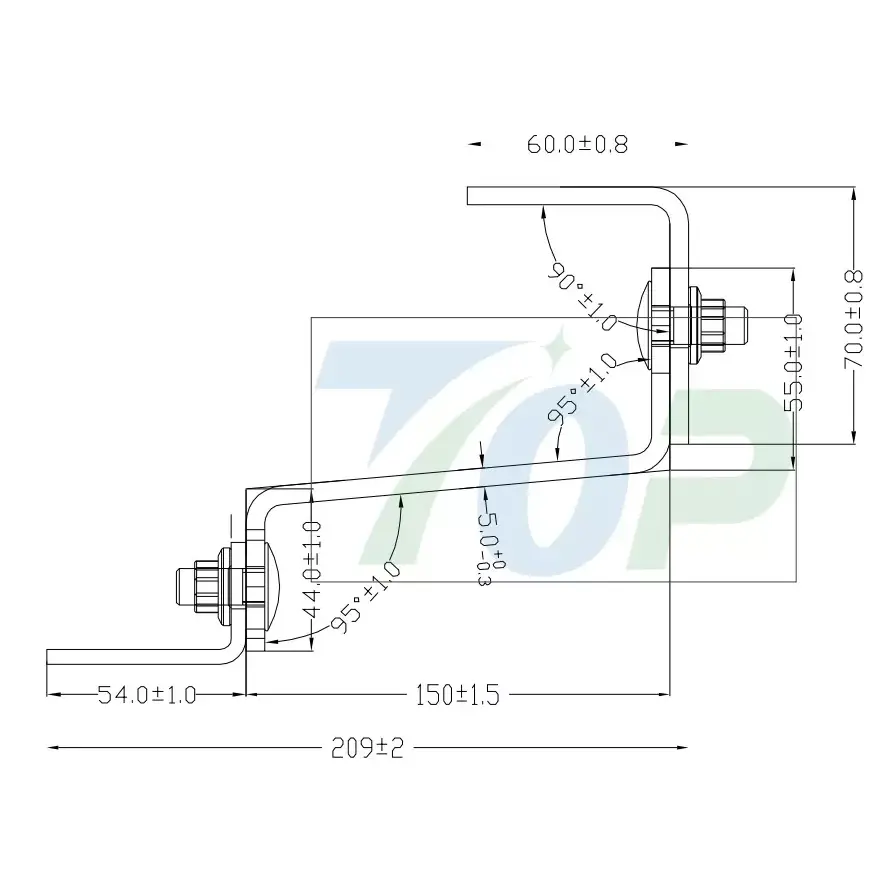

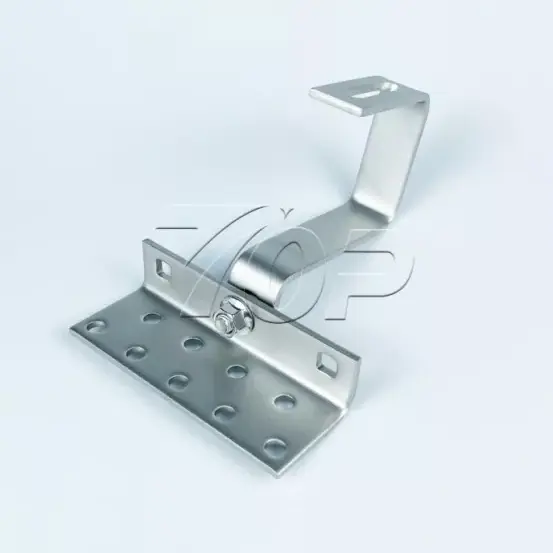

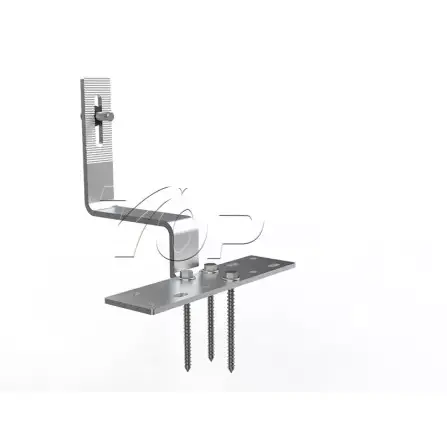

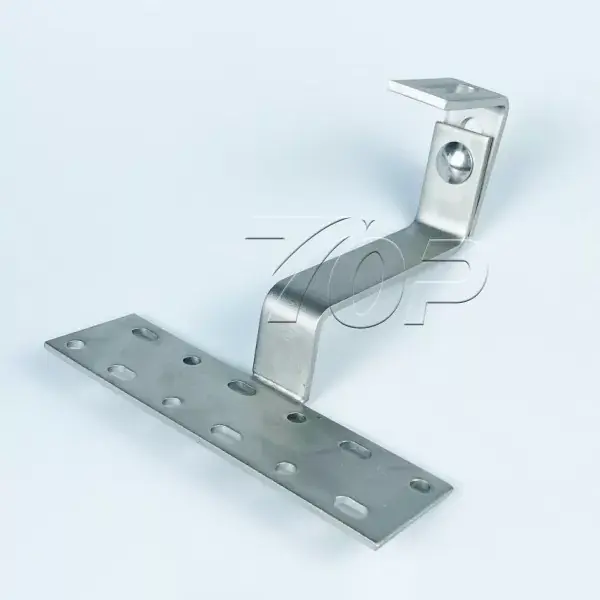

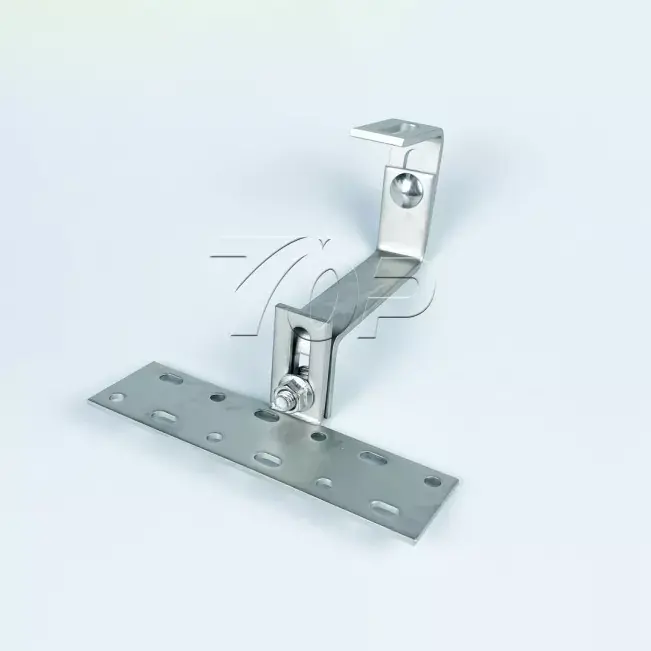

Leder du efter en pålidelig producent og leverandør i Kina? Se ikke længere! Topfencesolar er en førende fabrik, der tilbyder højkvalitets tegltagkrogmonteringssystem. Topfencesolar tagkrog struktur design, del nr.: TF-AHK-H12 er to højder justerbart design, rustfrit stål med tykkelse 5 mm længde fra 120-150 mm.

Tekniske krav:

1. Svejsegennemføringer er jævnt tætte, med en smuk overflade, uden underskæringer, revner eller blæsehul, ect.

2.Sektioner er flade uden skarp kant, skarpe hjørner eller grater osv.

3.Uidentificeret tolerance er implementeret i henhold til M-grad (GB/T 1804-2000).

4. Intet mærke for en ret vinkel.

5. Overfladebehandling udføres i henhold til kundens krav.

Forskellig fra traditionel jordmontering øger tagmonteringsløsningen effektivt udnyttelsesgraden af ​​solenergi. Tile Roof Hook Montering System fra Topfencesolar er populært brugt i boliger og kommercielle solkraftværker. Løsningen ved hjælp af speciel form af krog designet baseret på tegltaget, installere det på taget træbjælke, bøjningsformen af ​​krog krop er 100% non-touch limning på taget uden at beskadige tegl. Og dette design kunne holde det originale tag sikkert uden gennemtrængning på taget og reducere den mindste risiko for vandlækage.

Materiale:

Topfencesolar Tile Roof Hook Montering System designs er hovedsageligt sammensat af rustfrit stål, vi bevarer den høje kvalitet og holdbare langsigtede brug med over 25 års brug af service. Materialet er SUS304 rustfrit stål. Og system, der kombinerer brugen af ​​Al6005-T5 aluminiumsskinner til kraftigt at understøtte solpaneler på taget.

Overfladebehandlingen af ​​skinnen til denne krog: Aluminium med≥15μm anodiseringsoverfladebehandling.

Ydeevne: holder aluminiumsstrukturer fremragende anti-korrosion under anvendelse af forskellige religioner og endda i komplicerede klimamiljøer.

Certifikater: Topfencesolar krog overholder SGS/CE/TUV og produktionskvalitet opfylder SGS standard.

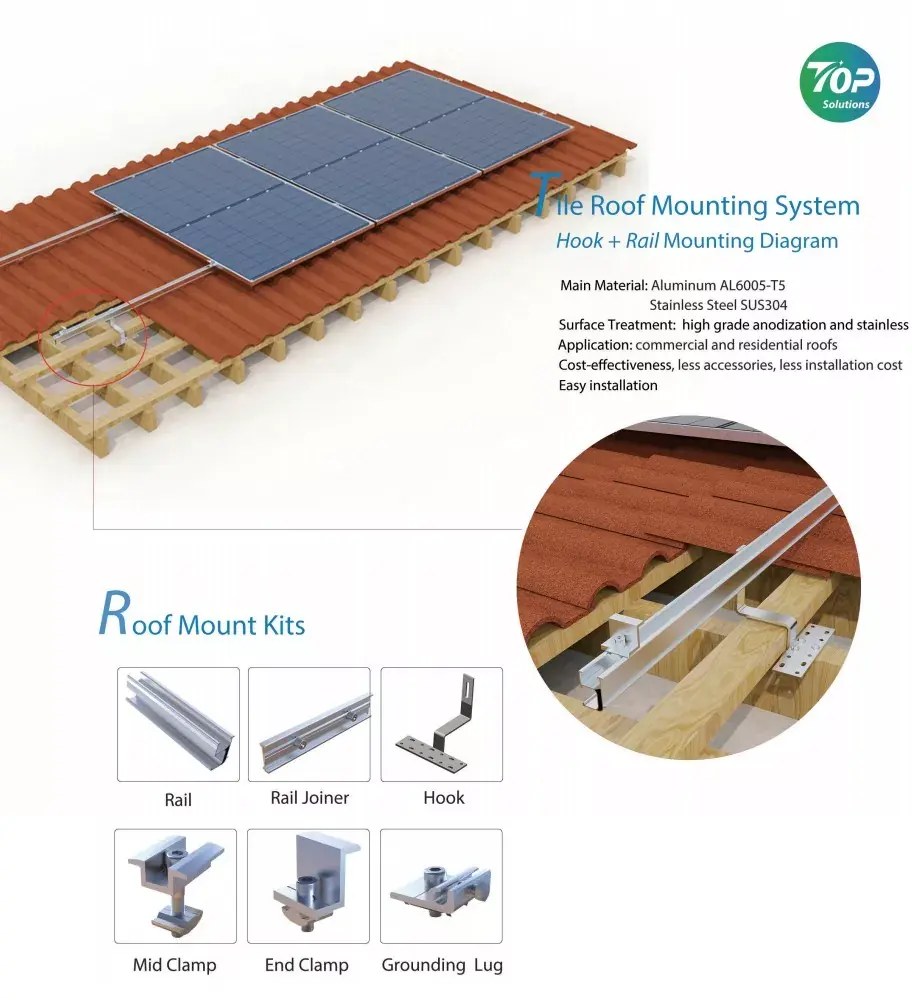

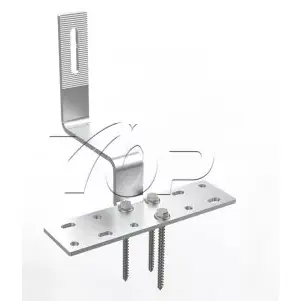

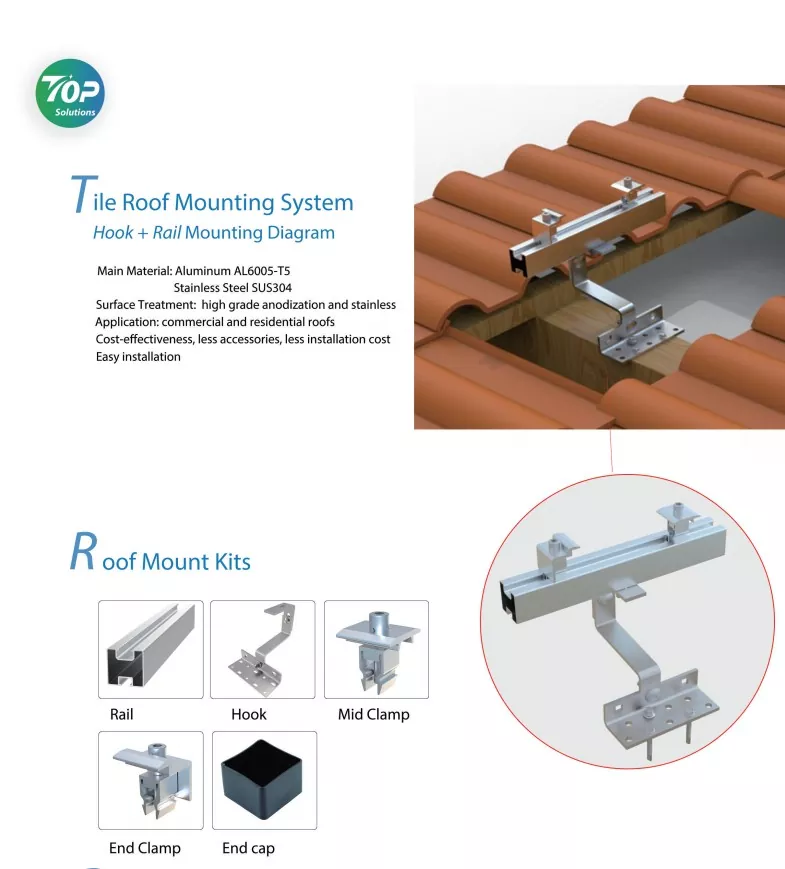

Komponenter i tegltagskroge:

Blinkende: gummi

Krogarm: SUS304 stål

Fastgørelseselementer: skruer/selv gevindstift

Skinneklemmer: Midtklemme/ Endeklemme

Fordele:

Fordelene ved denne hurtige montering af Topfencesolar tagkroge er, at den er hurtig at installere med laveste omkostninger og foretager minimale ændringer i tagets oprindelige struktur. Så dette krogmonteringssystem har en høj æstetisk appel, der passer ind i taget.

Vi har også sorte farvemuligheder, som også er berømte på det europæiske marked.

Ansøgningen passer til tegltag monteringssystem af solpanel. Detaljemodellen inkluderer monteringsbeslag til tagkroge af solpaneler + montering af aluminiumsskinner.

Installationstrin:

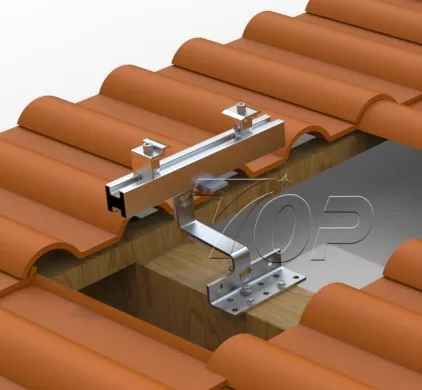

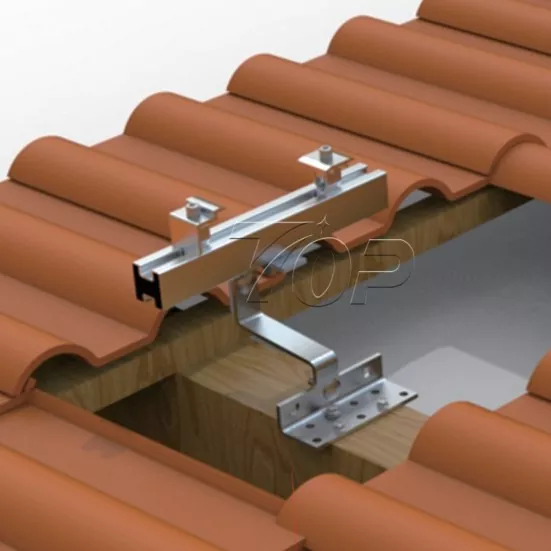

Første trin: Den komplette systemstruktur på tegltaget er ved hjælp af skruer eller bolte, der fastgør skinnekrogen på tagets træbjælke.

Andet trin: Montering af Topfencesolar aluminiumsskinnerne på krogene, forskellige skinner forbindes med skinneforbindelser.

Tredje trin: Når alle tagkroge er klar og aluminiumsskinner fastgjort på dem, skal du forberede monteringen af ​​solpanelerne. Før montering af PV-panelerne, skal du bekræfte panelarray-layoutet med Topfencesolar-ingeniørteamet for at færdiggøre den vertikale eller landskabsorienterede installation. Sæt derefter PV-paneler i 1 rwo med 4-14 eller flere paneler i et sæt, eller to paneler i en række, 4-20 enheder solpaneler i en søjle på skinnerne. Mængden af ​​række- og søjlepaneler afhængig af tagstørrelsen og solskinssiden. Om de professionelle detaljer, hvordan man designer solpanellayoutet på dit tag, og hvilken strømkapacitet dit tag kan installere på taget, kan du konsultere det fra TOPrfence energiingeniørteam.

Fjerde trin: Forbindelse af solpanelerne på aluminiumsskinnerne med Topfencesolar Mid-clmaps og afslut med End-clmaps for at sikre disse solpaneler på tegltagene.

Faktorerne, der påvirker strukturdesignet og montering af solpaneler:

1. Tagstørrelsen - bestemmer strømkapaciteten, hvor stor du kan installere på din bygning.

2. Tagtypen: forskellige tagtyper har forskellige monteringsløsninger. Et skrå tegltag at vælge kroge med skinner er en af ​​de bedste løsninger, lavere omkostninger, høj styrke af solpanelunderstøttelse og letvægtsstruktur, der er god til tagvægtbelastningssikkerhed. Men som metaltag, eller betontag, skal du vælge L-fødder + skinnestruktur eller ballastsystemer osv. Kontakt venligst Topfencesolar Engineer-teamet.

3. Dimension af solpanelerne og effektkapaciteten af ​​hver panel. Det er relateret til strukturens vægtbelastning.

4. Vindhastigheden. Strukturen til montering af tegltagkrog skal være forstærket nok til at modstå vinden fra 2m/s til 70m/s (den gennemsnitlige vindhastighed tælles med 3 skondens standard).

5. Materialet af struktur: i øjeblikket stål og aluminium er de mest hyppige og berømte, der bruges i monteringskonstruktioner, for tagkonstruktion skal vælge det lette materiale, så gå til Almuminun er den bedste mulighed. Fra Topfencesolar er solar Aluminium Al6005-T5 af højere kvalitet frem for markedet.

Fordele

1.Topfencesolar designet Pitched Tile Roof Kroge til Solar Montering System er let montering design, færre beslag, hurtig installation.

2. Vores tagkrogesæt har højkvalitets anodiseringsproces og rustfri overfladebehandling. Støtte til langvarig brug.

3.De optimerede mindre tilbehørsdesign er lavere omkostninger. På steder har du blot brug for mindre installationsarbejde for at reducere installationsomkostningerne.

4.Topfencesolar har serier af forskellige typer kroge muligheder støtte justerbar for at møde forskellige af tegltage og dækker Tyskland, Polen, Østrig, Spanien eller Japan, Indonesien, etc. Markeder.

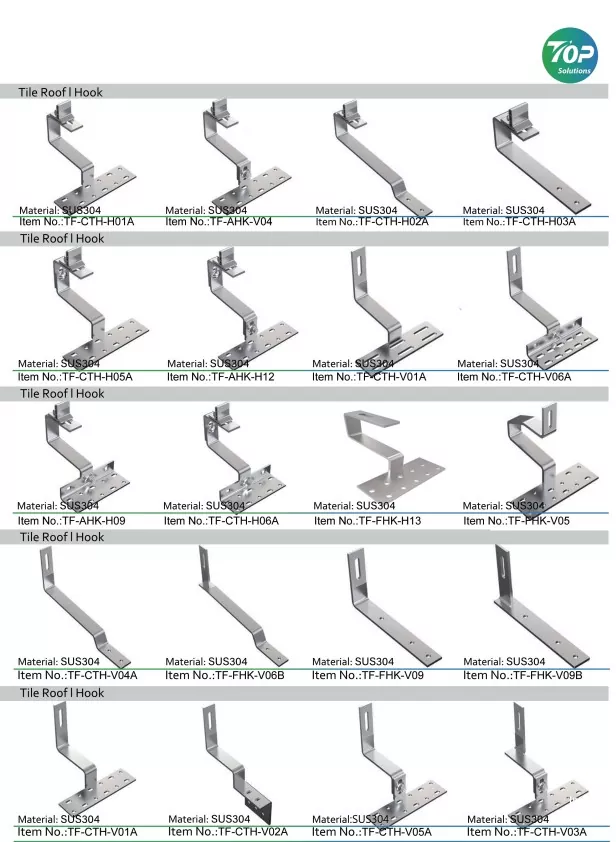

Flere muligheder for forskellige former og typer af krogene:
