Tegltag Solar Mount

Som den professionelle producent, Topfencesolar Tile Roof Solar Mount Hooks tilpasset i henhold til de europæiske/asiatiske landes boligtegltagformer. Serier af Topfencesolar-krogdesigner opfylder forskellige markedskrav.

Den regelmæssigt 150 mm beslaglængde opfylder et stort udvalg af tegloverlapninger og kan justeres fra forskellige højder for at fastgøre typer af tegltage. Hårdheden kunne montere solpanelrammen med 30 mm og 35 mm tykkelse. For at maksimere flisernes integritet, pålideligheden af ​​monteringsstrukturerne og sikkerheden for de understøttende solpaneler, er Topfencesolar solar kroge den bedste mulighed for dig.

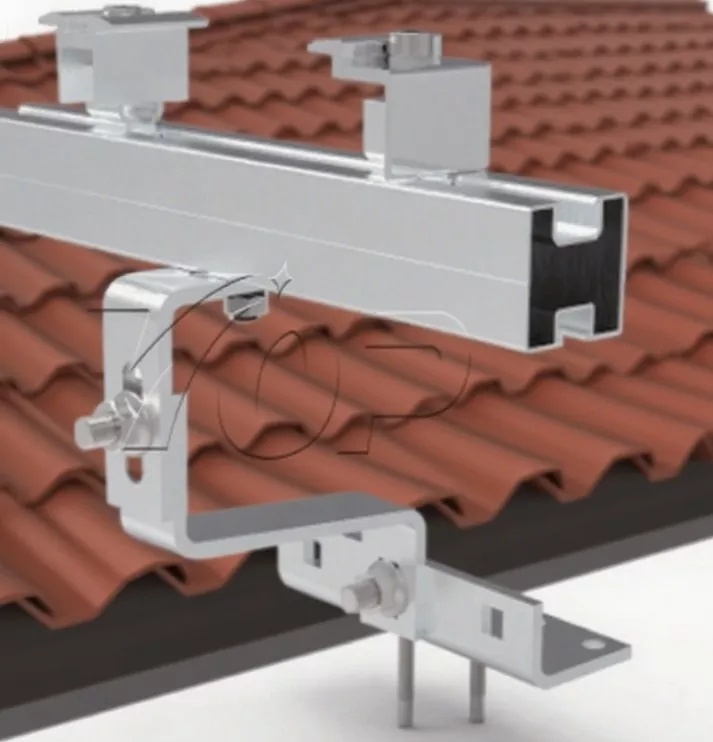

Systemkomponenter:

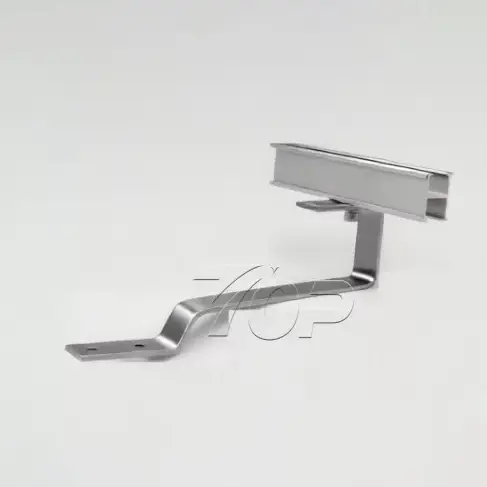

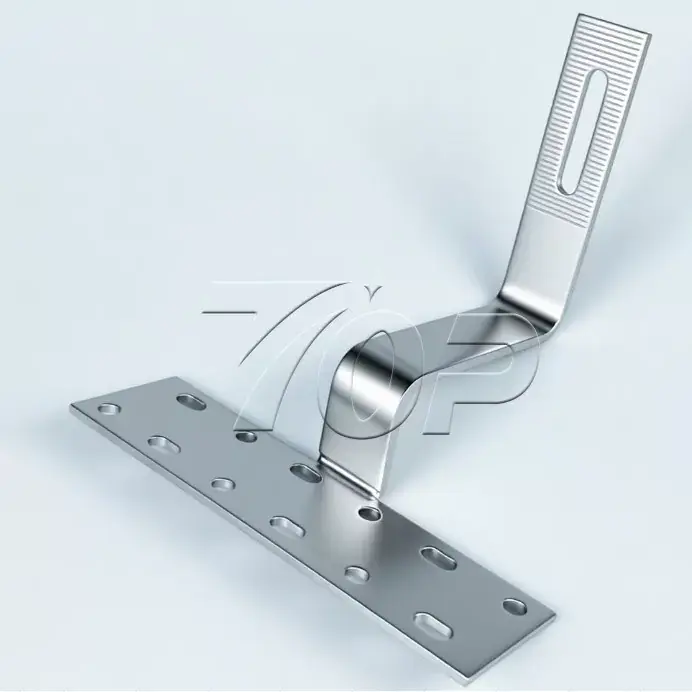

-Tagkrog

-TF B45 skinner på 4200mm - 4500mm

-TF B45 skinneforbindelser

-A2 Flangehovedskrue 8*100

-Eller SUS304 bolte med to hoveder

-Mid-Clamps: til lodrette eller landskabelige solpanelmodeller

-Endeklemmer: til lodrette eller landskabelige solpanelmodeller

- Skinne endekappe



>Vindbelastning: op til 60 m/s

>Snebelastning: op til 1,4KN/m2

>PV panel orientering: Portait eller Lodret

>Kroghøjden kan justeres (valgfrit).

Komponeter og metalmaterialer

Køb skræddersyet tegltagsolarmontering fra Topfencesolar, som er en af ​​producenterne og leverandørerne i Kina. Den højkvalitets anodiseringsbehandling af Al 6005-T5-materiale holder dit solpanel fast installeret med en fantastisk struktur korrosionsbestandig ydeevne. Det, vi gjorde, gør, at tegltagets solcelleophæng er dobbelt med over 25 års servicetid.

Vi kan hurtigt opsætte strukturen på tegltage, uden brug af komplekse værktøjer eller faglige færdigheder. Nemme installationstrin, mindre arbejde og mindre tid nødvendig.

Installationsmanual trin:

1. Mål tagstørrelsen, design solpanelarray-layoutet, og Topfencesolar Engineer-teamet designer strukturen til solpaneler.

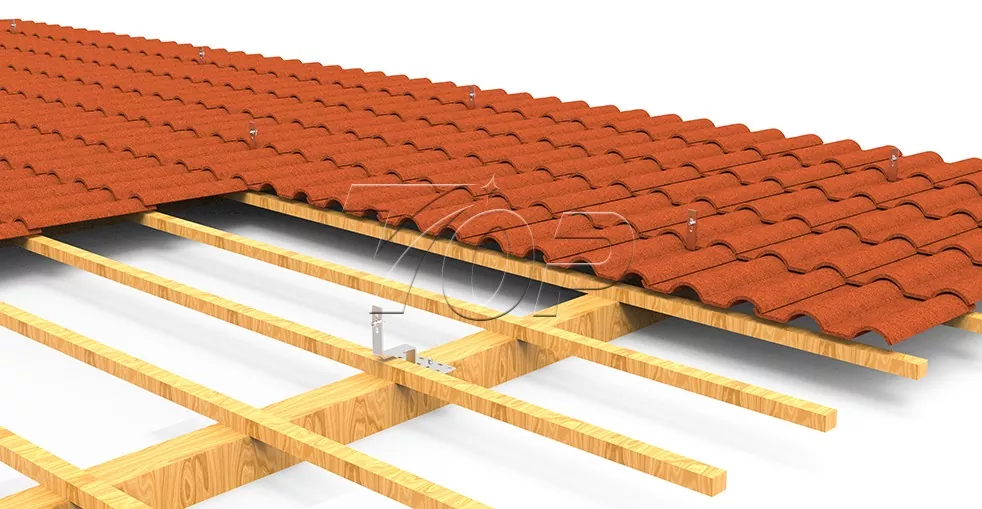

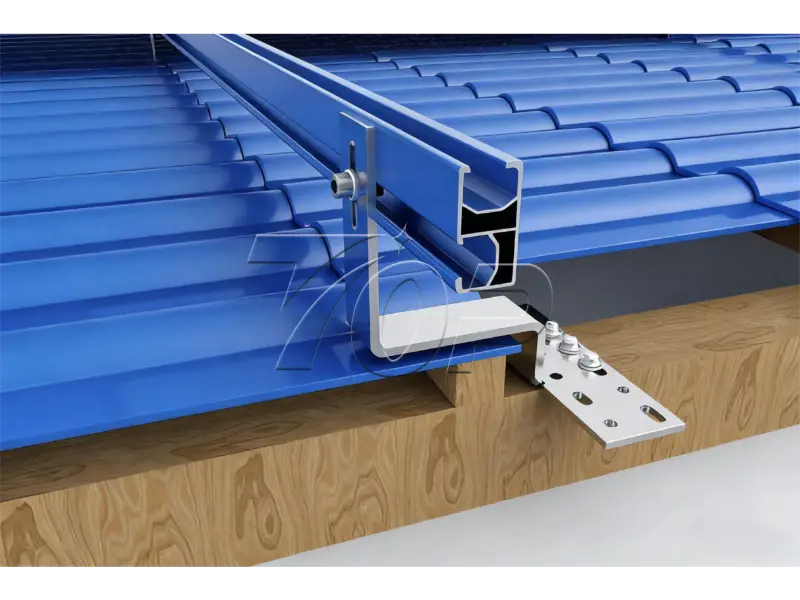

2. Monter tagkrogene.

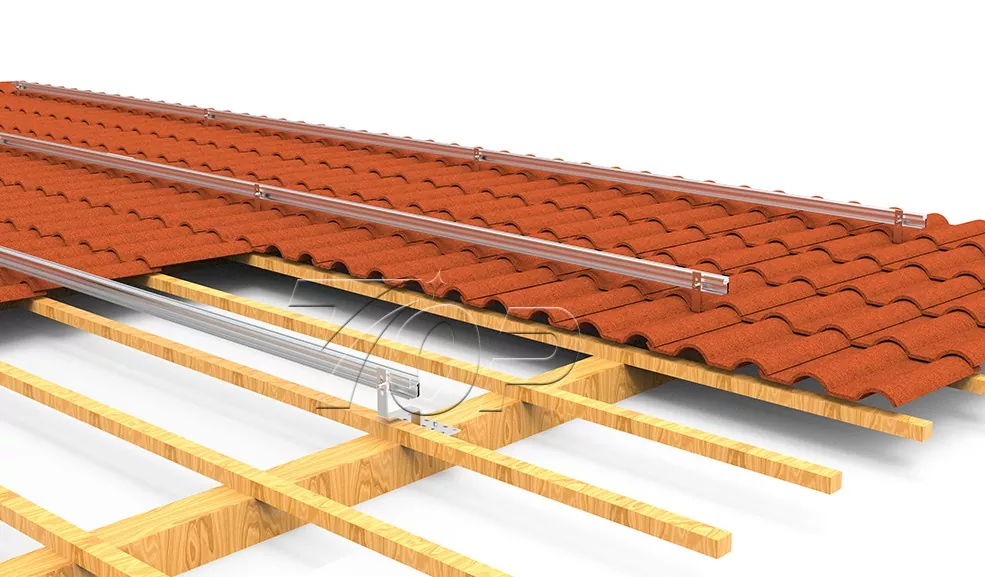

3. Montering af skinnerne på krogene

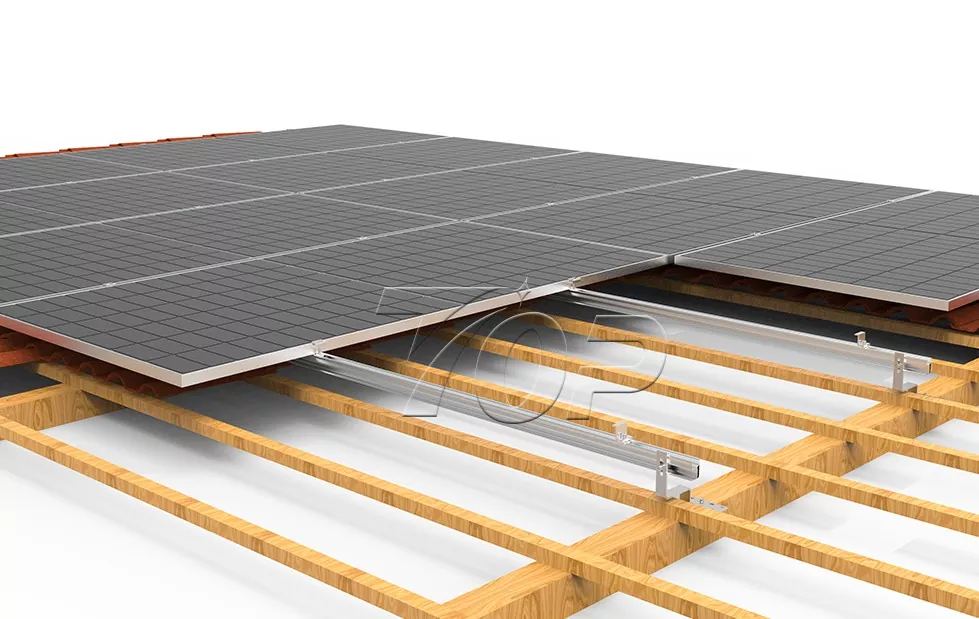

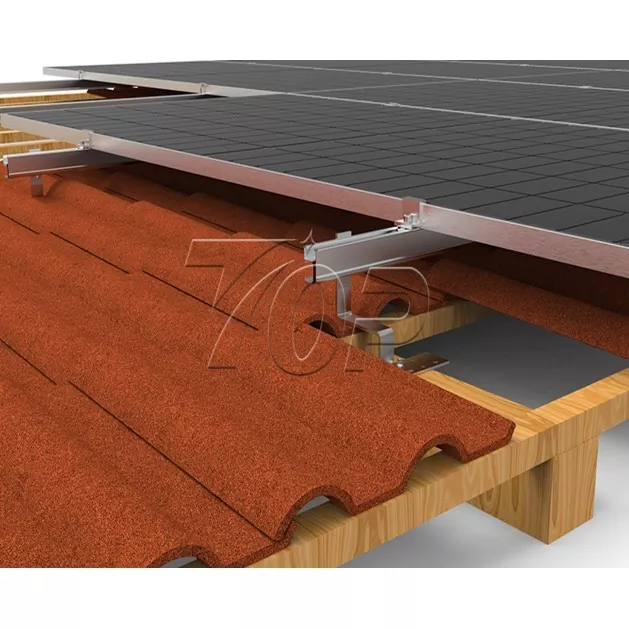

4. Monter solpanelerne på skinnerne.

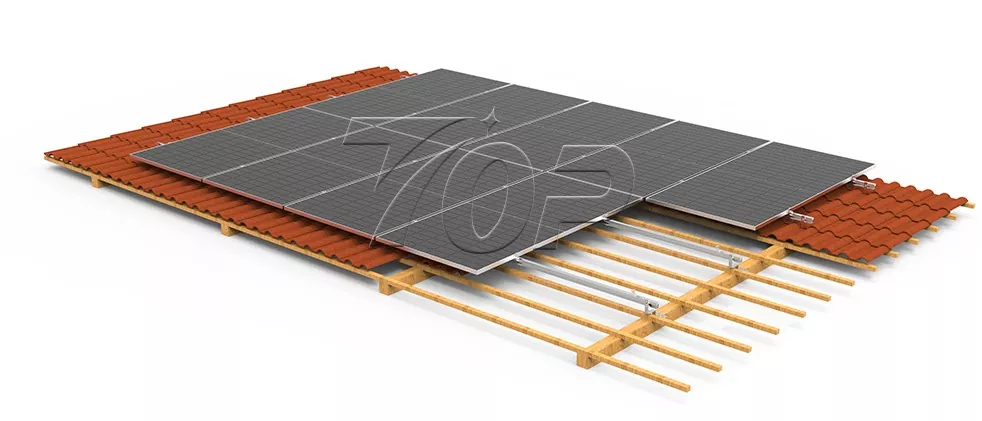

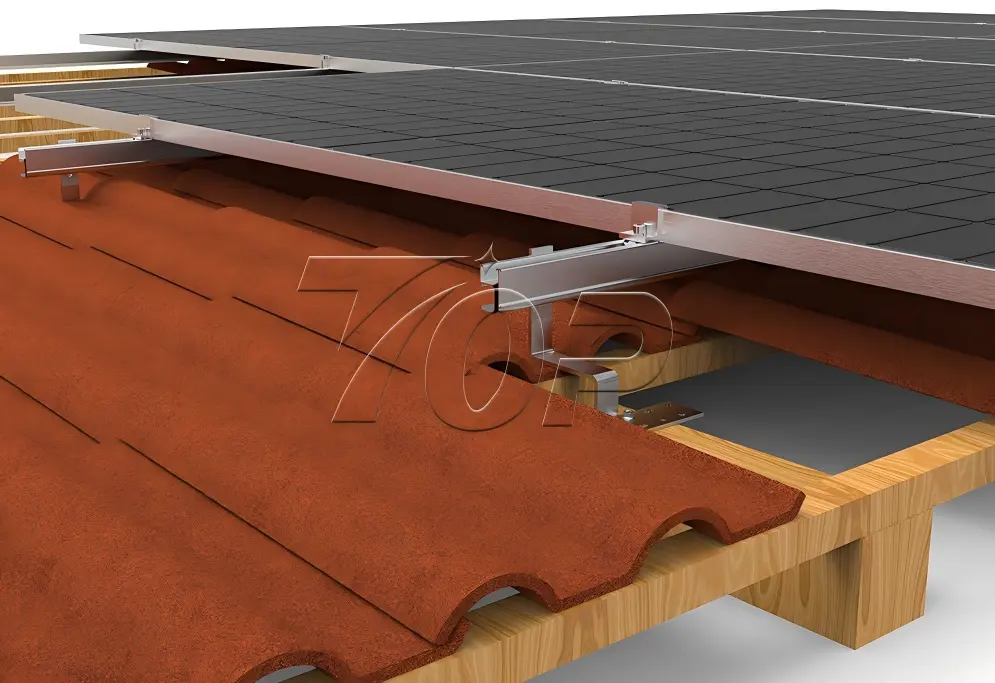

5. Tilslut solpanelerne og fastgør med Mid Clamps og End Clamps.

Fordele

A. Topfencesolar designet tegltag solcellemonteringssystem er bolig- eller kommercielt brug, der passerer simulering af vindbelastning op til 60m/s, snebelastning op til 1,4kn/m2.

B. Fleksibel justering til at passe til forskellige tage ved at justere højderne.

C. Nem installation, forenklet struktur kan nemt installeres, ingen behov for komplekse værktøjer eller færdigheder, hvilket sparer tid og kræfter.

Krogesystem udstyret med færre beslag, lavere strukturomkostninger og lavere arbejdsomkostninger.
